鋼筋的分類(lèi)、驗(yàn)收與存放

建筑工程學(xué)社

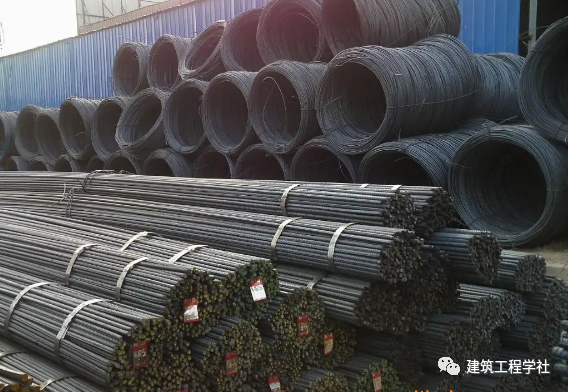

鋼筋是指鋼筋混凝土用和預(yù)應(yīng)力鋼筋混凝土用鋼材，其橫截面為圓形，有時(shí)為帶有圓角的方形。

一、鋼筋的分類(lèi)

鋼筋的種類(lèi)很多，通常按化學(xué)成分、生產(chǎn)工藝、軋制外形、直徑大小，以及在結(jié)構(gòu)中的用途進(jìn)行分類(lèi)。

1、按外形分類(lèi)

1.1光圓鋼筋：光圓鋼筋是光面圓鋼筋的意思，由于表面光滑，也叫“光面鋼筋”，或簡(jiǎn)稱(chēng)“圓鋼”。

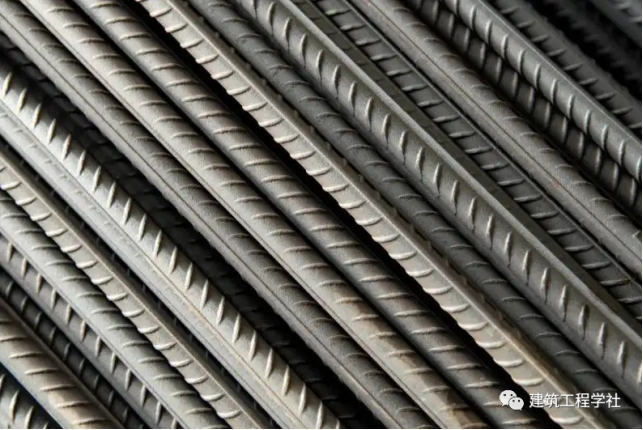

1.2帶肋鋼筋：表面有突起部分的圓形鋼筋稱(chēng)為帶肋鋼筋，它的肋紋形式有“月牙形”、“螺紋形”。

掌握鋼筋按外形分類(lèi)，對(duì)施工現(xiàn)場(chǎng)區(qū)別鋼筋種類(lèi)很重要。Ⅰ級(jí)鋼筋(HPB235級(jí))表面都是光圓的，Ⅱ級(jí)(HRB335級(jí))、Ⅲ級(jí)(HRB400級(jí))鋼筋表面都是變形的帶肋鋼筋。

1.3刻痕鋼絲：刻痕鋼絲是由光面鋼絲經(jīng)過(guò)機(jī)械壓痕而成。

1.4鋼絞線：又稱(chēng)鉸線式鋼筋，是用2根、3根或7根圓鋼絲捻制而成。

2、按生產(chǎn)工藝分類(lèi)

2.1熱軋鋼筋：由軋鋼廠經(jīng)過(guò)熱軋成材供應(yīng)，鋼筋直徑一般為5~40mm。分直條和盤(pán)條形式。

2.2冷拉鋼筋：冷拉鋼筋是將熱軋鋼筋在常溫下進(jìn)行強(qiáng)力拉伸，使它強(qiáng)度提高的一種鋼筋。這種冷拉操作都在施工工地進(jìn)行。

2.3碳素鋼絲：碳素鋼絲是由優(yōu)質(zhì)高碳鋼盤(pán)條經(jīng)淬火、酸洗、拔制、回火等工藝而制成的。

3、按鋼筋直徑分類(lèi)

3.1鋼絲d=3~5mm

3.2細(xì)鋼筋d=6~12mm

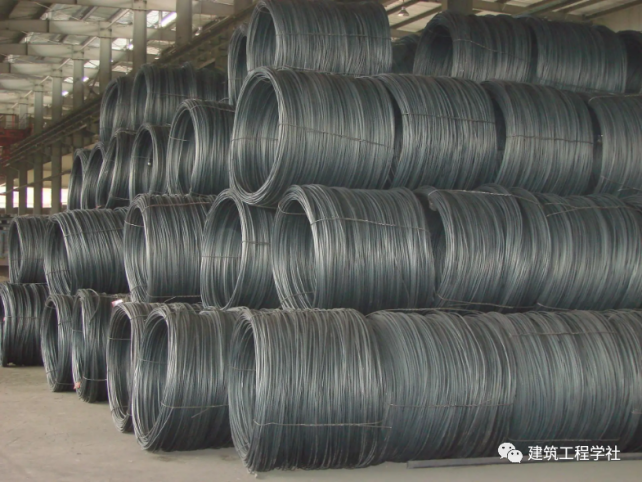

對(duì)于 d<12mm 的鋼絲或細(xì)鋼筋，出廠時(shí)，一般做成盤(pán)圓狀，使用時(shí)需調(diào)直。

3.3粗鋼筋 d>12mm，為了便于運(yùn)輸，出廠時(shí)一般做成直條狀，每根6~12m，如需特長(zhǎng)鋼筋，可同廠方協(xié)議。

二、鋼筋進(jìn)場(chǎng)前的質(zhì)量檢測(cè)與保管

1、鋼筋進(jìn)場(chǎng)前的質(zhì)量檢測(cè)

1.1鋼筋應(yīng)有出廠質(zhì)量合格證或?qū)嶒?yàn)報(bào)告單，鋼筋表面或每捆(盤(pán))鋼筋均應(yīng)有標(biāo)牌。進(jìn)場(chǎng)時(shí)應(yīng)按爐罐(批)號(hào)及直徑分批檢驗(yàn)。

1.2檢驗(yàn)內(nèi)容包括查對(duì)標(biāo)志(標(biāo)牌)、外觀檢查，并按相關(guān)規(guī)范的規(guī)定抽取試樣做力學(xué)性能檢驗(yàn)，合格后方可使用。

1.3鋼筋在加工過(guò)程中，如發(fā)現(xiàn)脆斷、焊接性能不良或力學(xué)性能明顯不正常等現(xiàn)象，還應(yīng)根據(jù)現(xiàn)行國(guó)家標(biāo)準(zhǔn)對(duì)該批鋼筋進(jìn)行化學(xué)成分檢驗(yàn)或其他專(zhuān)項(xiàng)檢驗(yàn)。2、熱軋鋼筋的驗(yàn)收

2.1熱軋鋼筋應(yīng)分批驗(yàn)收，應(yīng)把同直徑、同爐號(hào)、重量不大于 60t 的鋼筋作為同一批次。

2.2鋼筋表面可以有不超過(guò)橫肋最大高度的凸塊，但不得有裂縫、結(jié)疤和折疊。

2.3在每批鋼筋中任選兩根，每根取兩個(gè)試樣分別進(jìn)行拉力試驗(yàn)(含屈服強(qiáng)度、抗拉強(qiáng)度、伸長(zhǎng)率)和冷彎試驗(yàn)。

2.4有抗震要求的受力鋼筋的驗(yàn)收

對(duì)有抗震要求的框架結(jié)構(gòu)縱向受力鋼筋，其縱向受力鋼筋的強(qiáng)度應(yīng)滿(mǎn)足設(shè)計(jì)要求，當(dāng)設(shè)計(jì)無(wú)具體要求時(shí)，對(duì)一級(jí)、二級(jí)的抗震等級(jí)，檢驗(yàn)所得的強(qiáng)度實(shí)測(cè)值的比值應(yīng)符合下列規(guī)定:

①鋼筋的抗拉強(qiáng)度實(shí)測(cè)值與屈服強(qiáng)度實(shí)測(cè)值的比值不應(yīng)小于1.25。

②鋼筋的屈服強(qiáng)度實(shí)測(cè)值與鋼筋的強(qiáng)度標(biāo)準(zhǔn)值的比值，當(dāng)按一級(jí)抗震設(shè)計(jì)時(shí)。不應(yīng)大于 1.25，當(dāng)按二級(jí)抗震設(shè)計(jì)時(shí)，不應(yīng)大于1.4。

3、鋼筋的保管

為了確保質(zhì)量，鋼筋驗(yàn)收合格后，還要做好保管工作，主要是防止生銹、腐蝕和混用，為此需注意以下幾個(gè)方面:

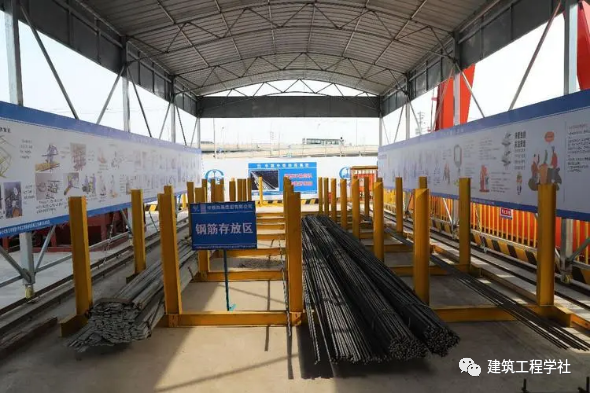

3.1堆放場(chǎng)地要干燥，并用方木或混凝土板等作為墊件，一般保持離地20cm以上。非急用鋼筋，宜放在有棚蓋的倉(cāng)庫(kù)內(nèi)。

3.2鋼筋必須嚴(yán)格分類(lèi)、分級(jí)、分牌號(hào)堆放，不合格鋼筋另做標(biāo)記分開(kāi)堆放，并立即清理出現(xiàn)場(chǎng)。

3.3鋼筋不要和酸、鹽、油這一類(lèi)的物品放在一起，要在遠(yuǎn)離有害氣體的地方堆放，以免腐蝕。
