說到配電箱，想必大部分電氣人員都不陌生了。但是如果說到配電箱安裝時需要注意的一些事項，可能很多電氣人員都是云里霧里的，對于一些電氣初學者更是一問三不知了。我們都知道配電箱是電氣裝備，具有體積小、安裝簡便，技術性能特殊、位置固定，配置功能獨特、不受場地限制，應用比較普遍，操作穩定可靠，空間利用率高，占地少且具有環保效應的特點。所以說配電箱是現代家庭和企業中必不可少的電力分配設備，它的安裝和使用對于電力系統的安全和穩定性至關重要。那么配電箱安裝時，需要注意哪些事項呢？下面本文總結了14個配電箱安裝事項，看完文章希望能給廣大電氣人員一些參考。

? 01 照明配電箱(板)進場未做檢查

后果：照明配電箱(板)進場未做檢查，往往在安裝后才發現：其二層板沒有專用接地螺栓，保護地線截面小，裝有電器的可開啟門沒有用裸銅軟線與金屬構架可靠連接，導線與器具連接不牢固、有反圈現象，螺絲母不用鍍鋅件，導線線徑不符合要求，沒有按色標標識，沒有卡片柜和電氣線路圖，器具布局、間隔不合理，沒有設置N和PE端子排等。再修改延誤工期也影響質量。

措施：首先在加工訂貨時就應向廠家提出符合設計和規范標準的技術要求，請廠家做出樣品，經驗收合格后，再生產；并在產品進場時嚴格按設計和規范標準要求進行檢查驗收，確認合格后再進行安裝。

? 02 照明配電箱(板)使用未經阻燃處理的木質材料

后果：照明配電箱(板)若在潮濕多塵場所使用木制的容易霉?fàn)€和漏電；另外，木制的箱(板)不經過阻燃處理，容易引發火災，是不安全的隱患。

措施：為保證安全使用，要求照明配電箱(板)不應采用可燃材料制作。即使在無燥無塵的場所，采用的木制配電箱(板)也應經阻燃處理后才能用。

? 03 標高不符合要求，面板四周邊緣不緊貼墻面

后果：照明配電箱(板)安裝的標高不符合規定，安裝不牢固，箱體不垂直，安裝時，其面板四周邊緣不緊貼墻面，影響使用功能，觀感不好。

措施：標高應符合設計要求，設計沒規定時，照明配電箱底邊距地面高度宜為1.5m。照明配電板底邊距地高度宜為1.8m。照明配電箱(板)安裝應牢固，安裝垂直度允許偏差不應大于3mm，安裝時，配電箱四周應無空隙，面板四周邊緣應緊貼墻面，箱體與建筑物、構筑物接觸部位涂防腐漆。

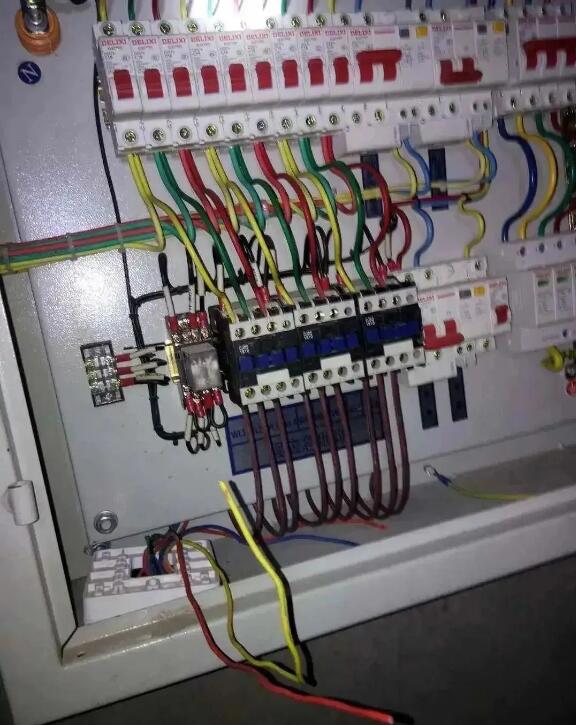

? 04 照明配電箱(板)內線路交叉凌亂，未綁扎成束

后果：照明配電箱(板)內線路凌亂，箱內二層板緊壓管口，影響導線進入箱體，若勉強擠進，時間長了導線絕緣損傷，容易造成短路。并使檢修不便，影響觀感。

措施：照明配電箱使用金屬箱時，要做防銹防腐處理。箱內出線孔不可用電氣焊開孔，要一管一孔，金屬箱孔要在穿線之前將防護套裝好。線路要排列整齊，管入箱體的位置要合理布局，不要讓二層板緊壓管上，箱內導線應順直盤在箱體四周，并綁扎成束整齊。

? 05 照明配電箱(板)內不設置N和PE匯流排

后果：照明配電箱(板)內不設置N和PE匯流排，無法保證線路安全運行。

措施：照明配電箱(板)內，應分別設置零線(N線)和保護地線(PE線)匯流排，零線和保護地線應在匯流排上連接，不得絞接，并應有編號。

? 06 照明配電箱(板)裝設的螺旋熔斷器其接線不正

后果：照明配電箱(板)裝設的螺旋熔斷器接線不正確將電源線接到螺紋的端子上，影響更換熔芯，而且操作不當，還容易引發觸電事故。

措施：為保證安全，照明配電箱(板)內裝設的螺旋熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。

? 07 保護線做得不到位，線徑不符合

后果：照明配電箱(板)的保護線不從端子排列出，而是利用箱體構架串接，線徑不按要求設，配電箱門有超安全電壓的器件不設置保護地線，容易引發安全事故。

措施：按照規范要求，照明配電箱(板)內，應設保護地線匯流排，保護地線應在匯流排上連接。保護地線的截面積不應小于從電源到所屬電器最大引線的截面積；而且還應按有關規定選擇。配電箱(板)上接地應牢固良好，并必須有防松裝置。

裝有超過50V電器設備的可開啟的門，活動面板應以裸銅軟線與接地良好的金屬構架可靠連接。裸銅軟線的截面積也應按規定選擇。而壁厚小于2.5mm的金屬箱、盒本體不應作為管路的跨。接地線和用電器具的保護地線壓接點。保護地線的截面積按表保護地線的截面積(mm2)裝置的相導線的截面積S相應的保護導線的截面積SP

S≦16 SP=S

16≦S≦35 SP=16

S＞35 SP =S/2

? 08 照明配電箱(板)內閘具未標明回路名稱

后果：照明配電箱(板)內的閘具不標回路名稱，給使用和維修帶來不便，若是誤合不該合的閘，容易引發安全事故。

措施：一般按規范標準要求，照明配電箱(板)門內應貼有線路系統圖，而在閘具上應標明回路名稱，尤其是照明配電箱 (板)內若有交流、直流或不同等級的電源，更應具有明顯的標志。給使用人員和維修人員的工作帶來方便和安全。

? 09 電具儀表安裝不牢固、間距不符合要求

后果：照明配電箱(板)內的電具、儀表安裝不牢固、不平整、間距不夠等，影響使用安全。

措施：照明配電箱(板)上電具、儀表應安裝牢固、平整、整潔，間距應均勻、銅端子無松動，啟閉靈活，零部件齊全。電具、儀表排列間距應符合表3—19要求。

? 10 照明配電箱(板)內的導線不按色標穿線

后果：若不按色標穿線，在使用單相電路時，由于不容易辨認三相電源，就很難將負載均衡，造成嚴重的三相不平衡，而在使用三相設備時，由于沒有色標，接線時容易將相序混接，在有的設備運行需要固定轉向時，又不好把握其旋轉的方向。

措施：為了保證安全和施工方便照明配電箱(板)內的導線按規定穿入管內的干線可不分色，但線管管口至配電箱(板)總開關的一段干線回路及各用電支路應按色標要求分色。這樣在使用單相回路時，就能較好地均衡其負載，而在使用三相電源時，按相序接線，從而保證設備的正常運行。

? 11 可拆卸的金屬板，未與保護地線系統連接

后果：照明配電箱內的可拆卸的金屬板上裝配有各種的電器配件，不接保護地線，容易引發觸電事故。

措施：照明配電箱內的可拆卸的金屬板應有可靠的接地保護，因此要求該金屬板上應設置有不可拆卸的專用接地螺絲，保護地線應與其有效連接。保護地線的線徑應按規范標準要求配，以保證安全使用。

? 12 照明配電箱設在豎井內的位置不當

后果：照明配電箱設在豎井內，由于豎井內一般都有強、弱電，而且空間很狹小，不便于操作，稍有不慎，容易引發安全事故。

措施：在接到圖紙后，應認真審圖，若發現豎井內各電氣管道、箱體的布局不能滿足規范標準的要求，應在設計交底時提出。

一般要求在電氣豎井內的照明配電箱、端子箱前宜留有不小于o．8m的操作維護距離。并為防止強電對弱電的干擾，將強電和弱電分別布置在豎井的兩側或采取隔離措施。

? 13 落地式配電箱內的電線管路管口過低

后果：落地式配電箱內敷設的電線管路管口過低，容易使積水及雜物進入管內，降低導線的絕緣強度。

措施：落地式配電箱內的電線保護管，管口宜高出配電箱基礎面50～80mm。管路應排列整齊，管口應呈喇叭形。

?14 金屬附件不作防腐處理

后果：金屬附件不是鍍鋅件或不作防腐處理，極易腐蝕，使用壽命縮短。

措施：為保證工程質量和延長使用壽命，要求在配線和電氣裝置照明工程中所使用的金屬附件如管卡、支架、吊鉤、拉環和盒(箱)螺栓、螺母等黑色金屬附件，均應鍍鋅或涂防腐漆。
