1 適用范圍

本作業(yè)指導(dǎo)書適用于大體積混凝土施工。

2 作業(yè)準(zhǔn)備

2.0.1 在開工前組織相關(guān)技術(shù)人員認(rèn)真學(xué)習(xí)施工組織設(shè)計(jì)，閱讀，審核施工圖紙，澄清相關(guān)技術(shù)問題，熟悉規(guī)范和技術(shù)標(biāo)準(zhǔn)。

2.0.2 根據(jù)設(shè)計(jì)圖紙、《驗(yàn)標(biāo)》、當(dāng)?shù)貧庀?、施工條件優(yōu)化配合比設(shè)計(jì)。

2.0.3 收集工地氣象臺(tái)（站）歷年氣象資料，設(shè)置工地氣象觀測(cè)點(diǎn)，建立觀測(cè)制度，及時(shí)掌握氣象變化情況。

2.0.4 施工前，制定詳盡的施工方案，落實(shí)相關(guān)物資、機(jī)具設(shè)備。

2.0.5 對(duì)有關(guān)人員進(jìn)行技術(shù)交底和培訓(xùn)。

2.0.6 引進(jìn)能夠滿足設(shè)計(jì)和施工要求的混凝土攪拌設(shè)備，對(duì)參加施工的人員進(jìn)行崗前技術(shù)培訓(xùn)，考試合格后持證上崗。

2.0.7 依照驗(yàn)收標(biāo)準(zhǔn)及建設(shè)、監(jiān)理單位要求編制技術(shù)資料、施工原始記錄、檢驗(yàn)批資料表格計(jì)劃。

2.0.8 混凝土工廠已建立，并經(jīng)驗(yàn)收合格可以投入使用，各種混凝土材料已進(jìn)場(chǎng)并經(jīng)驗(yàn)收合格，混凝土配合比設(shè)計(jì)已完成并報(bào)批。

3 技術(shù)要求

混凝土結(jié)構(gòu)物實(shí)體尺寸符合《驗(yàn)標(biāo)》規(guī)定的尺寸，或易由溫度應(yīng)力引起裂縫的混凝土，按大體積混凝土施工技術(shù)要求控制施工。大體積混凝土澆筑完畢后，應(yīng)在養(yǎng)護(hù)期間測(cè)定混凝土的表面和內(nèi)部溫度。

由于大體積混凝土構(gòu)件混凝土水化熱集聚在構(gòu)件內(nèi)部不易散發(fā)出去，造成混凝土內(nèi)部溫度過高和內(nèi)外溫差過大，混凝土表面可能出現(xiàn)過大拉應(yīng)力而產(chǎn)生裂紋。大體積混凝土的內(nèi)部最高溫度、中心溫度與表面溫度之間的差值以及混凝土表面溫度與室外空氣中最低溫度之間的差值均有明確的規(guī)定。大體積混凝土主要采用“雙摻”技術(shù)、蓄熱保溫和預(yù)埋冷卻管通水冷卻的溫控措施，以預(yù)防混凝土裂縫的產(chǎn)生。

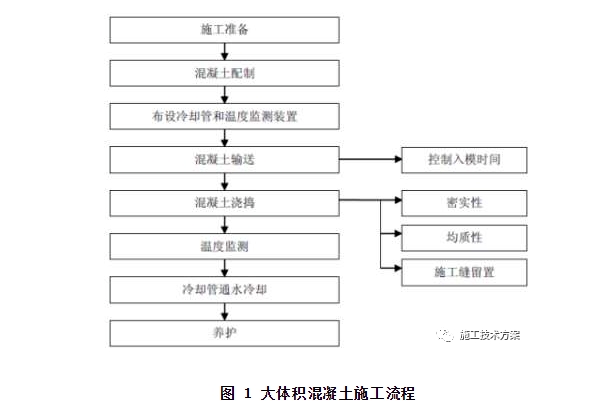

384 施工程序與工藝流程，見圖 1。

5 施工要求

5.1 合理選擇原材料，優(yōu)化混凝土配合比

（1）在混凝土配合比中合理?yè)接玫V物摻合料（粉煤灰、磨細(xì)礦渣粉等）替代部分水泥，盡可能降低水泥用量和水化熱；

（2）采用水化熱較低礦碴硅酸鹽水泥，降低混凝土凝結(jié)過程中產(chǎn)生水化熱；

（3）采用級(jí)配良好的碎石，嚴(yán)格控制針狀、片狀含量不大于、含泥量、要符合《驗(yàn)標(biāo)》要求；

（4）采用優(yōu)質(zhì)中砂，細(xì)度模數(shù)、含泥量要符合《驗(yàn)標(biāo)》要求；

（5）在混凝土中摻用高效減水劑，延長(zhǎng)混凝土初凝時(shí)間，滿足混凝土設(shè)計(jì)強(qiáng)度，延緩水泥水化熱峰值出現(xiàn)的時(shí)間；

（6）禁止使用溫度超標(biāo)的水泥，以確?；炷恋氖┕ば阅芎唾|(zhì)量；

（7）嚴(yán)格按配合比設(shè)計(jì)值控制混凝土坍落度；

（8）混凝土生產(chǎn)過程中嚴(yán)格控制各種原材料的稱量誤差。

 5.2 降低混凝土的入模溫度

夏季或高溫天氣施工時(shí)采取以下措施：

（1）攪拌混凝土?xí)r加冰屑或冷水以降低溫度。

（2）用涼水沖洗骨料，降低骨料溫度。

（3）避開高溫天氣，在室外溫度較低時(shí)澆筑混凝土，澆筑溫度不宜過大。

（4）混凝土運(yùn)輸時(shí)采取措施避開太陽(yáng)直射確保混凝土最高入模溫度不超標(biāo)。

5.3 澆筑過程中的控制

5.3.1 分層分段澆筑，減小澆筑層的厚度，增加散熱面，從而降低施工期間的溫度應(yīng)力，以減少產(chǎn)生裂縫的可能性，控制混凝土的澆筑速率，嚴(yán)格控制混凝土的振搗頻次和范圍。

5.3.2 新澆筑與鄰接的已硬化混凝土或巖土介質(zhì)間的溫度不得大于《驗(yàn)標(biāo)》要求。每個(gè)部位測(cè)一次，并作好記錄。

5.3.3 嚴(yán)格控制混凝土入模溫度?；炷寥肽囟炔坏贸瑯?biāo)。每工作班至少測(cè) 3次，并作好記錄。

5.4 預(yù)埋冷卻水管

5.4.1 冷卻循環(huán)系統(tǒng)布置方法：冷卻管采用鋼管，冷卻循環(huán)系統(tǒng)布置方法根據(jù)計(jì)算確定。在綁扎鋼筋的同時(shí)，進(jìn)行冷卻水管的安裝，冷卻管要做到密封、不滲漏，并在指定部位設(shè)測(cè)溫裝置。同時(shí)外部接進(jìn)出水總管、水泵。為了準(zhǔn)確測(cè)量、監(jiān)控混凝土內(nèi)部的溫度，指導(dǎo)混凝土的養(yǎng)護(hù)，確保大體積混凝土的施工質(zhì)量，在構(gòu)件內(nèi)合理布設(shè)測(cè)溫孔或溫度測(cè)量元件。在承臺(tái)混凝土養(yǎng)護(hù)期間測(cè)定混凝土表面和內(nèi)部的溫度，通過調(diào)節(jié)冷卻水流量和流速來調(diào)整混凝土內(nèi)部溫度。

5.4.2 當(dāng)混凝土內(nèi)部和表面溫度之差大于規(guī)定且通過蓄熱保溫?zé)o法實(shí)現(xiàn)控制值

時(shí)，應(yīng)布設(shè)冷卻水管通水降溫。

5.4.3 每層冷卻水管均在混凝土澆筑至水管標(biāo)高后，根據(jù)溫升情況開始通水，通水流量根據(jù)溫控計(jì)算結(jié)果確定，確保水流降溫效果。施工時(shí)要做好進(jìn)出水溫的測(cè)量記錄，以便調(diào)整控溫措施。

5.5 做好混凝土養(yǎng)生工作

應(yīng)在澆筑完畢后規(guī)定時(shí)間以內(nèi)進(jìn)行覆蓋保溫并進(jìn)行保濕養(yǎng)護(hù)。大體積混凝土澆注完成后采用塑料布或保濕土工布覆蓋進(jìn)行保濕保溫。保濕養(yǎng)護(hù)必須覆蓋嚴(yán)密，并保持內(nèi)部有凝結(jié)水。

5.6 加強(qiáng)混凝土溫度測(cè)量監(jiān)控

5.6.1 混凝土養(yǎng)護(hù)期間，混凝土內(nèi)部最高溫度、混凝土內(nèi)部溫度與表面溫度之差、表面溫度與環(huán)境溫度之差、養(yǎng)護(hù)用水溫度與混凝土表面溫度之差等均要符合《驗(yàn)標(biāo)》要求。

5.6.2 測(cè)定混凝土溫升峰值及其達(dá)到所需的時(shí)間，定期記錄冷卻水管進(jìn)、出水的溫度，繪制混凝土內(nèi)部溫度變化曲線。

5.6.3 根據(jù)觀測(cè)結(jié)果確定冷卻水管通水量、通水時(shí)間和蓄熱養(yǎng)護(hù)時(shí)間等，以降低混凝土內(nèi)部最高溫度內(nèi)外溫差。

5.7 拆?？刂?/span>

5.7.1 溫度要求：拆模時(shí)混凝土內(nèi)部溫度與表面溫度之差、表面溫度與環(huán)境溫度之差等均要符合《驗(yàn)標(biāo)》要求。混凝土內(nèi)部開始降溫前不得拆模。

5.7.2 強(qiáng)度要求：拆非承重模板，要求混凝土強(qiáng)度應(yīng)保證其表面和輪廓不受損傷。拆除承重模板必須按設(shè)計(jì)圖紙和《驗(yàn)標(biāo)》要求的強(qiáng)度執(zhí)行。

5.8 操作要點(diǎn)

5.8.1 施工準(zhǔn)備

1 澆灌混凝土的模板，鋼筋及管線等應(yīng)事先全部安裝完畢，檢查合格。

2 原材料經(jīng)檢查符合要求，試驗(yàn)室已下達(dá)混凝土配合比通知單。

3 磅秤（或自動(dòng)上料系統(tǒng)）經(jīng)檢查度量準(zhǔn)確，振搗棒經(jīng)檢查試運(yùn)轉(zhuǎn)合格。

4 優(yōu)化混凝土配合比。

配合比設(shè)計(jì)原則除應(yīng)符合《大體積混凝土施工規(guī)范》4.3條外，尚應(yīng)符合如下原

則：

1）混凝土配制強(qiáng)度等級(jí)按《混凝土配合比設(shè)計(jì)規(guī)程》執(zhí)行，不宜超強(qiáng)，否則對(duì)

溫控不利，而且要盡可能利用后期強(qiáng)度，水泥宜采用中低水化熱水泥，如礦渣硅酸鹽類水泥。

2）混凝土的水灰比宜在0.4～0.6，砂率宜為35～45%，建議砂率取39%以上，初

凝時(shí)間宜在4小時(shí)以上，坍落度在12～16cm。

3）為了減少絕對(duì)用水量和水泥用量，改善混凝土和易性、可泵性和延長(zhǎng)緩凝時(shí)

間，可摻加優(yōu)質(zhì)粉煤灰和抗裂、防滲、減水、緩凝等外加劑。

4）為補(bǔ)償混凝土的收縮，應(yīng)摻一定數(shù)量的UEA膨脹劑。

5）細(xì)骨料宜采用中砂，其通過0.315mm篩孔的顆粒含量不應(yīng)少于15%，含泥量不得大于1%。粗骨料宜采用連續(xù)級(jí)配，其針片狀顆粒含量不宜大于10%，含泥量不得大于1%。

5 混凝土水化熱試驗(yàn)

1）大體積混凝土水泥水化發(fā)熱量是溫度裂縫控制最關(guān)鍵的一個(gè)參數(shù)，因此，在

進(jìn)行配合比試驗(yàn)時(shí)必須同時(shí)進(jìn)行水化熱試驗(yàn)研究。

2）膠凝材料的水化熱試驗(yàn)必須進(jìn)行，并測(cè)量3天、7天、14天、28天的發(fā)熱量。7天的水化熱不宜大于250kJ/kg。

3）有條件時(shí)應(yīng)盡可能進(jìn)行混凝土的水化熱試驗(yàn)，避免由膠凝材料的水化熱推算

混凝土水化熱帶來的誤差，以提高試驗(yàn)的精度。

6 輸送管道設(shè)計(jì)

1）混凝土輸送管應(yīng)根據(jù)工程和施工場(chǎng)地特點(diǎn)、混凝土澆筑方案進(jìn)行配管，應(yīng)盡可能縮短管線長(zhǎng)度。為減少壓力損失，少用彎管和軟管。輸送管的鋪設(shè)應(yīng)保證安全施工，便于管道清洗和故障排除。

2）輸送管道布置要求橫平豎直。在同一條管線中，就采用相同管徑的混凝土輸送管；同時(shí)采用新、舊管段時(shí)，應(yīng)將新管布置在壓力較大處。

3）混凝土輸送管應(yīng)根據(jù)粗骨料最大料徑、輸送距離等確定。當(dāng)粗骨料最大料徑為40mm時(shí)，混凝土輸送管最小管徑為125mm。

5.8.2 材料選擇與質(zhì)量控制

材料措施是選擇混凝上原材料、優(yōu)化混凝土配合比。目的是使混凝土具有較大的抗裂能力，即盡量使混凝土的絕熱溫升較小，抗拉強(qiáng)度及極限抗伸變形能力較大。原則是在選材的基礎(chǔ)上通過優(yōu)化配比，以獲得“低溫(低澆注溫度)”、“低熱(低水化熱溫升)”混凝土，借以縮小溫差，減少或避免裂縫，達(dá)到裂縫控制的目的。其具體

做法如下：

1 水泥

為降低混凝土水化熱，一般采用中、低熱硅酸鹽水泥，了解水泥熟料中硅酸三鈣、硅酸二鈣、鋁酸三鈣及鐵鋁酸四鈣等礦物成分含量。使用前應(yīng)進(jìn)行水化熱分析，并檢測(cè)其堿含量及化學(xué)成分；水泥中C3A含量不宜超過89/6，水泥細(xì)度(比表面積)不超過350m/kg，游離氧化鈣不超過1.95/5，氯離子含量不宜超過水泥質(zhì)量的0.2%，水泥含堿量不宜超過水泥質(zhì)量的0.6%。混凝土內(nèi)總含堿量不應(yīng)超過3.0kg/m3。混凝土中膠凝材料最小用量應(yīng)大于300kg/m。，最大用量不宜超過400kg/m。，最大水膠比為0.50。

2 粉煤灰

所選用的摻和料必須品質(zhì)穩(wěn)定、來料均勻、來源固定。礦物摻和料中不應(yīng)含放射性物質(zhì)、可溶性有毒物質(zhì)或其他對(duì)混凝土品質(zhì)有害的物質(zhì)，應(yīng)有相應(yīng)的檢驗(yàn)證明和產(chǎn)品合格證。摻人優(yōu)質(zhì)粉煤灰取代水泥，進(jìn)一步降低水化熱，提高混凝土的工作性，并進(jìn)行堿含量試驗(yàn)，粉煤灰燒失量應(yīng)盡可能低，三氧化硫含量不大于3%，需水量比不宜大于105%。取代量應(yīng)不少于膠結(jié)材料總量的20%，當(dāng)摻量超過30%以上時(shí)，水膠比不宜大于0.42。

3 外加劑

外加劑應(yīng)具有減水、保塑、緩凝、泵送、等復(fù)合功能；使用前檢測(cè)其堿含量。外加劑供應(yīng)商提供推薦摻量與相應(yīng)減水率、主要成分的化學(xué)名稱、氯離子含量、含堿量及施工中的注意事項(xiàng)、摻和方法和成功使用證明。當(dāng)混合使用多種外加劑時(shí)，應(yīng)事先專門測(cè)定，確保它們之間的相容性。外加劑中氯離子含量不得大于混凝土中膠凝材料總量的0．02％，高效減水劑中硫酸鈉含量不宜大于減水劑干重的15％。氯化鈣不能作為混凝土外加劑、防凍劑使用，不能使用亞硝酸鈉類阻銹劑。

4 粗骨料

采用5～31.5mm連續(xù)級(jí)配碎石，進(jìn)一步提高混凝土內(nèi)部密實(shí)度。骨料要求：

1)質(zhì)地均勻堅(jiān)固，粒形和級(jí)配良好、吸水率低、空隙率低(粗骨料堆積空隙率不超過40％；對(duì)不同細(xì)度模數(shù)的砂子，控制4.75 mm、O.6 mm和0.15 mm篩的累計(jì)篩余量分別為O～5%、40%～70%和≥95%)。粗骨料的壓碎指標(biāo)不大于7%，吸水率不大于2%，針、片狀顆粒不宜超過5％。

2)粗、細(xì)骨料中含泥量應(yīng)分別低于O.7%和1%；粗、細(xì)骨料中的水溶性氯化物折合氯離子含量均不應(yīng)超過骨料質(zhì)量的0.02%。

3)粗骨料的最大公稱直徑應(yīng)小于鋼筋間最小凈距和保護(hù)層厚度的2/3。

4)不得使用鄂式破碎機(jī)生產(chǎn)的粗骨料，嚴(yán)禁使用海砂。使用骨料前應(yīng)了解骨料有無潛在活性，并通過專門驗(yàn)證。

5)水：混凝土拌和用水中氯離子含量不大于200mg/L。由于大體積混凝土的特殊性，溫控防裂常常是其配合比設(shè)計(jì)中首先要考慮的問題。因此，在大體積混凝土配合比設(shè)計(jì)時(shí)總要盡可能地降低混凝土的放熱量，以減少混凝土的絕熱溫升。

5.8.3 混凝土澆筑施工

1）混凝土澆筑方案應(yīng)根據(jù)結(jié)構(gòu)平面位置、混凝土工程量、混凝土供應(yīng)能力、預(yù)期澆筑時(shí)間等確定混凝土泵的數(shù)量和平面位置以及攪拌運(yùn)輸車的臺(tái)數(shù)等。

2）混凝土澆筑應(yīng)符合下列規(guī)定

（1）混凝土澆筑層厚度應(yīng)根據(jù)所用的振搗器的作用深度及混凝土的和易性確定，整體連續(xù)澆筑時(shí)宜為300-500mm。

（2）整體分層連續(xù)澆筑或推移式連續(xù)澆筑，應(yīng)縮短間隙時(shí)間。并應(yīng)在前澆筑層混凝土初凝之前將次層混凝土澆筑完畢。層間最長(zhǎng)的間隙時(shí)間不應(yīng)大于混凝土初凝時(shí)間。混凝土的初凝時(shí)間應(yīng)通過試驗(yàn)確定。當(dāng)層間間隙時(shí)間超過混凝土的初凝時(shí)間時(shí)，層面應(yīng)按施工縫處理。

（3）混凝土澆筑宜從低處開始，沿長(zhǎng)邊方向自一端向另一端進(jìn)行。當(dāng)混凝土供應(yīng)量有保證時(shí)，亦可同時(shí)澆筑。

（4）混凝土澆筑宜采用二次振搗工藝。

3)大體積混凝土施工技術(shù)措施

(1)混凝土澆筑順序的安排，以薄層連續(xù)澆筑以利散熱，不出現(xiàn)冷鋒為原則，分層厚度以50cm為宜，并采取斜面分層、一個(gè)坡度、自然流淌、一次到頂、步步推進(jìn)的澆筑方案。

(2)加強(qiáng)振搗，以提高混凝土密實(shí)度和抗拉強(qiáng)度。

(3)混凝土在澆筑振搗過程中的泌水應(yīng)予以及時(shí)排除。

(4)根據(jù)土建工程大體積混凝土的特點(diǎn)和施工經(jīng)驗(yàn)，實(shí)測(cè)的混凝土內(nèi)部中心與表面溫度差，宜控制在25度之內(nèi)，在混凝土澆筑24h后，進(jìn)行通水冷卻，冷卻水優(yōu)先采用河水，連續(xù)冷卻7天，并要隨時(shí)測(cè)量水溫。

(5)冷卻水管順承臺(tái)長(zhǎng)向布置，預(yù)先做成一定長(zhǎng)度的直段，配合U型彎管，盡量減少?gòu)濐^和接頭的數(shù)目，減少漏水的機(jī)會(huì)，在安裝水管時(shí)管與管的接頭用橡皮管作為套管，套管的兩頭用鐵絲纏緊，水管用鐵絲與承臺(tái)架立筋綁扎牢固，澆筑混凝土到水管高度時(shí)，應(yīng)放慢震搗速度，避免水管受到劇烈震動(dòng)而遭致破壞，安裝水管時(shí)應(yīng)及時(shí)檢查水管和接頭質(zhì)量，安裝完畢后及時(shí)壓水測(cè)試，以防漏漿。

(6)大體積承臺(tái)施工中，需要進(jìn)行溫度控制的項(xiàng)目主要有：混凝土各組成材料的原始溫度，混凝土攪拌的拌和溫度、入模溫度、澆筑溫度、冷卻水水溫和混凝土澆筑后內(nèi)部水化熱溫度的測(cè)定，溫度測(cè)定采用銅-銅康熱電偶，Jdc-2混凝土測(cè)溫儀，熱電偶固定在承臺(tái)架立筋上，安裝后要有良好的絕緣性和抗干擾能力，測(cè)溫點(diǎn)在澆筑高度范圍內(nèi)分淺層、中層、深層布置，在平面范圍內(nèi)分中間和邊緣布置，混凝土澆筑后第一周每隔2h測(cè)一次，第二周每隔6小時(shí)測(cè)一次，連續(xù)測(cè)溫15d。

(7)利用測(cè)溫技術(shù)進(jìn)行信息化施工，全面了解混凝土在強(qiáng)度發(fā)展過程中內(nèi)部溫度場(chǎng)分布狀況，并且根據(jù)溫度梯度變化情況，可定性、定量指導(dǎo)施工，控制降溫速率，控制裂縫的出現(xiàn)。

5.8.4 結(jié)構(gòu)措施

1 合理配置鋼筋。配筋是控制混凝土裂縫的主要手段，對(duì)于由荷載引起的裂縫及其裂縫寬度上要依靠配筋控制。主要的控制指標(biāo)有：最小鋼筋面積、鋼筋最大直徑、鋼筋最大間距等。除了依據(jù)設(shè)計(jì)規(guī)范按結(jié)構(gòu)承載力進(jìn)行配筋外，還要考慮通過配筋控制收縮裂縫，以減少或抑制收縮裂縫的出現(xiàn)。

2 確定合理的混凝土強(qiáng)度等級(jí)。在大體積混凝土施工中，混凝土強(qiáng)度等級(jí)高，會(huì)使水泥用量增加，從而導(dǎo)致泥凝土內(nèi)部溫度過高，造成內(nèi)外溫差過大，從而引起結(jié)構(gòu)物的開裂。對(duì)于大體積混凝土底板，應(yīng)在滿足抗彎及抗沖切的計(jì)算要求下，盡可能采用C20～C35級(jí)的混凝土。

5.8.5 大體積承臺(tái)混凝土溫控計(jì)算分析

在大體積承臺(tái)混凝土澆注前，應(yīng)根據(jù)方案確定的承臺(tái)混凝土分層澆注的順序、混凝土配合比、通水冷卻方案、混凝土養(yǎng)護(hù)方案，進(jìn)行承臺(tái)混凝土熱傳導(dǎo)分析和溫度應(yīng)力分析。估算混凝土澆注及養(yǎng)護(hù)過程中溫度變化情況、管冷效果、最大溫度收縮應(yīng)力。并根據(jù)溫控計(jì)算結(jié)果調(diào)整混凝土配合比、混凝土澆注和養(yǎng)護(hù)工藝。混凝土溫控分析包括熱傳導(dǎo)分析和熱應(yīng)力分析兩個(gè)過程。熱傳導(dǎo)分析是通過考慮膠凝材料水花反應(yīng)時(shí)產(chǎn)生的熱量、對(duì)流、傳導(dǎo)等因素，計(jì)算混凝土溫度隨時(shí)間變化過程；熱應(yīng)力分析是利用計(jì)算得到的不同時(shí)間的溫度，考慮隨時(shí)間和溫度變化的材料特性、干縮、隨時(shí)間和應(yīng)力變化的徐變等，計(jì)算大體積承臺(tái)混凝土各施工階段的應(yīng)力。

5.9 冬夏季施工要求

當(dāng)工地晝夜平均氣溫連續(xù) 3d 低于 5℃或最低氣溫低于-3℃時(shí)，按冬期施工。當(dāng)工地晝夜平均氣溫高于 30℃時(shí)，按夏季施工。

5.10 事先分析與計(jì)算

為了控制構(gòu)件混凝土內(nèi)部因水化熱引起的絕熱溫升過高和內(nèi)外溫差過大，防止因混凝土內(nèi)外溫差過大而生產(chǎn)裂紋，要進(jìn)行詳細(xì)的計(jì)算和綜合分析，編制計(jì)算書，指導(dǎo)現(xiàn)場(chǎng)施工。具體計(jì)算方法按相關(guān)規(guī)定執(zhí)行。

6 勞動(dòng)組織

6.1 勞動(dòng)力組織方式：采用架子隊(duì)組織模式。

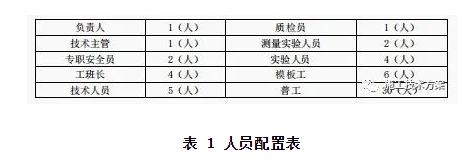

6.2 勞動(dòng)力按照作業(yè)區(qū)段、機(jī)械、人員、工期要求合理配置，見表 1。

7 材料要求

7.0.1 水泥應(yīng)采用強(qiáng)度高、干縮性小、耐久性好和抗凍性好的水泥。一般可采用硅酸鹽水泥和普通硅酸鹽水泥。水泥的技術(shù)指標(biāo)和最小水泥用量應(yīng)符合現(xiàn)行的國(guó)家標(biāo)準(zhǔn)。

7.0.2 在混凝土中粗集料指碎石，細(xì)集料指砂。無論是粗集料還是細(xì)集料均應(yīng)質(zhì)地堅(jiān)硬、耐久、潔凈，符合規(guī)定的級(jí)配，技術(shù)指標(biāo)應(yīng)滿足《驗(yàn)標(biāo)》的有關(guān)規(guī)定。

7.0.3 一般飲用水均可用于混凝土施工和養(yǎng)護(hù)；對(duì)非飲用水，應(yīng)檢驗(yàn)其硫酸鹽含量和 PH 值，符合要求時(shí)可以采用。

7.0.4 為了改善混凝土的技術(shù)性質(zhì)，可以在混凝土的制備過程中加入一定數(shù)量的外加劑。常用的外加劑有流變劑、調(diào)凝劑和改變混凝土含氣量的外加劑等。外加劑的質(zhì)量應(yīng)符合現(xiàn)行的國(guó)家標(biāo)準(zhǔn)。

8 設(shè)備機(jī)具配置

混凝土工廠的產(chǎn)量應(yīng)滿足施工的要求，可根據(jù)現(xiàn)場(chǎng)的實(shí)際情況進(jìn)行配置或用商品混凝土。振搗和養(yǎng)護(hù)設(shè)備根據(jù)具體施工方案配備。

9 質(zhì)量控制及檢驗(yàn)

9.1 質(zhì)量控制

9.1.1 混凝土澆筑與養(yǎng)護(hù)時(shí)，環(huán)境溫度每日定時(shí)檢查，并做好檢查記錄；當(dāng)溫度超過規(guī)定的要求時(shí)，混凝土拌和時(shí)應(yīng)采取有效降溫、防曬措施，以保證混凝土的澆筑質(zhì)量，否則應(yīng)停止施工。

9.1.2 混凝土施工除應(yīng)留標(biāo)準(zhǔn)條件下養(yǎng)護(hù)試件外，還應(yīng)制作相同數(shù)量的試件并將其置于與結(jié)構(gòu)相同的環(huán)境條件下養(yǎng)護(hù)，檢查混凝土強(qiáng)度以指導(dǎo)施工。

9.1.3 在混凝土澆筑前，應(yīng)通過試驗(yàn)確定在最高氣溫條件下，混凝土分層澆筑的覆蓋時(shí)間，施工時(shí)應(yīng)嚴(yán)格控制，不得超過。

9.1.4 應(yīng)嚴(yán)格控制緩凝劑的摻量，并檢查混凝土的凝結(jié)時(shí)間，以防因緩凝劑摻量不準(zhǔn)造成危害。

9.1.5 嚴(yán)格大體積混凝土測(cè)溫過程控制工作，及時(shí)根據(jù)測(cè)溫情況調(diào)整水泵的進(jìn)水流量。嚴(yán)格控制通水時(shí)間和流量，確保滿足溫度要求，防止出現(xiàn)裂紋。

9.2 質(zhì)量檢驗(yàn)

在混凝土施工過程中，應(yīng)按規(guī)定的要求對(duì)混凝土的力學(xué)性能和耐久性能進(jìn)行抽

檢，檢驗(yàn)結(jié)果應(yīng)滿足設(shè)計(jì)和施工要求。

（1）混凝土強(qiáng)度的檢驗(yàn)評(píng)定應(yīng)符合《鐵路混凝土強(qiáng)度檢驗(yàn)評(píng)定標(biāo)準(zhǔn)》（TB10425-1994）的有關(guān)規(guī)定，但預(yù)應(yīng)力混凝土、蒸養(yǎng)混凝土、噴射混凝土試件的試驗(yàn)齡期為 28d，其它混凝土試件的試驗(yàn)齡期為 56d。混凝土耐久性的檢驗(yàn)評(píng)定應(yīng)符合《**混凝土工程施工質(zhì)量驗(yàn)收標(biāo)準(zhǔn)》（TB10424—2010），混凝土試件的試驗(yàn)齡期為 56d。

（2）對(duì)于用于施工過程控制的現(xiàn)場(chǎng)混凝土試件，應(yīng)根據(jù)不同要求從同一盤混凝土或同一車運(yùn)送的混凝土中取出，并在與實(shí)際結(jié)構(gòu)相同的條件下成型和養(yǎng)護(hù)。

（3）對(duì)于用于強(qiáng)度評(píng)定和耐久性抽檢的現(xiàn)場(chǎng)混凝土試件，應(yīng)根據(jù)不同要求從同一盤混凝土或同一車運(yùn)送的混凝土中取出，并在與實(shí)際結(jié)構(gòu)相同的條件下成型。當(dāng)混凝土結(jié)構(gòu)采用自然養(yǎng)護(hù)時(shí)，試件應(yīng)在標(biāo)準(zhǔn)養(yǎng)護(hù)條件下養(yǎng)護(hù)到規(guī)定齡期再進(jìn)行試驗(yàn)；當(dāng)混凝土結(jié)構(gòu)采用蒸汽養(yǎng)護(hù)時(shí)，試件應(yīng)先在與實(shí)際蒸養(yǎng)條件相同的條件下養(yǎng)護(hù)，再在標(biāo)準(zhǔn)養(yǎng)護(hù)條件下養(yǎng)護(hù)到規(guī)定齡期后再進(jìn)行試驗(yàn)。在混凝土施工過程中，如更換水泥、外加劑、礦物摻和料等主要原材料，應(yīng)重新進(jìn)行混凝土配合比選定試驗(yàn)，并對(duì)新選定的配合比混凝土的拌和物性能、力學(xué)性能和耐久性能進(jìn)行檢驗(yàn)，檢驗(yàn)結(jié)果應(yīng)分別滿足設(shè)計(jì)和施工要求。

10 安全與環(huán)保要求

10.1 安全要求

10.1.1 水上施工須配備救生圈和救生船。岸上施工根據(jù)地質(zhì)條件設(shè)置必要防護(hù)措施，并在施工工點(diǎn)設(shè)置安全圍欄和警示標(biāo)志，禁止非施工人員隨意入內(nèi)。

10.1.2 水上施工時(shí)，施工船舶多，水上交通安全及防撞措施尤為重要，必須加強(qiáng)水上施工船舶的協(xié)調(diào)工作及航道疏通工作。

10.1.3 起重機(jī)械設(shè)備設(shè)專人操作并配指揮人員，定責(zé)定崗；上崗前進(jìn)行技術(shù)培訓(xùn)，制定專項(xiàng)制度和指揮聯(lián)絡(luò)方法，考核合格后，持證上崗。定期對(duì)施工設(shè)備進(jìn)行檢查、保養(yǎng)、維修，確保設(shè)備正常運(yùn)轉(zhuǎn)，安全使用。跨越公路施工時(shí)，設(shè)專人負(fù)責(zé)做好防護(hù)工作，確保既有公路暢通無阻及人員安全。

10.2 環(huán)保要求

10.2.1 嚴(yán)格按國(guó)家和地方政府有關(guān)規(guī)定及設(shè)計(jì)要求做好環(huán)保、水土保持工作。開工前詳細(xì)探測(cè)地下管線，做到管線先遷移后施工，確保地下管線安全。

10.2.2 加強(qiáng)施工船舶污染物排放控制，注意防止船舶事故對(duì)水域污染影響。制定水上施工作業(yè)防污染及安全應(yīng)急措施，嚴(yán)禁向水域排放油污。施工船舶需限制航速，并在指定區(qū)域內(nèi)航行，避免影響航道通行。

10.2.3 維護(hù)自然生態(tài)平衡的措施：保護(hù)當(dāng)?shù)刈匀恢脖唬扇〈胧┦沟乇碇脖坏?/span>損失減少到最低限度。

10.2.4 合理規(guī)劃施工用地，盡量控制或減少對(duì)土地資源不必要的破壞。
