鋼筋的錨固質量標準及通病防治

質量通病：

1、 梁鋼筋伸入墻、柱內的錨固長度不夠或錨固方式不當。

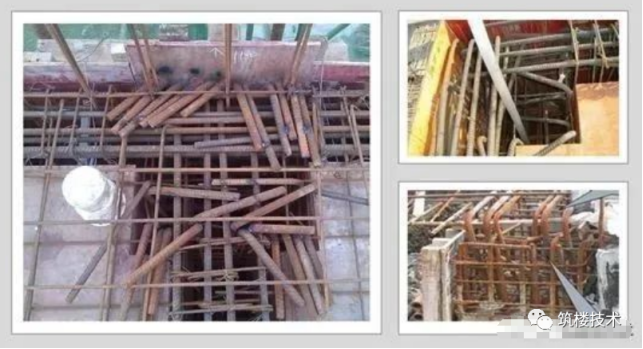

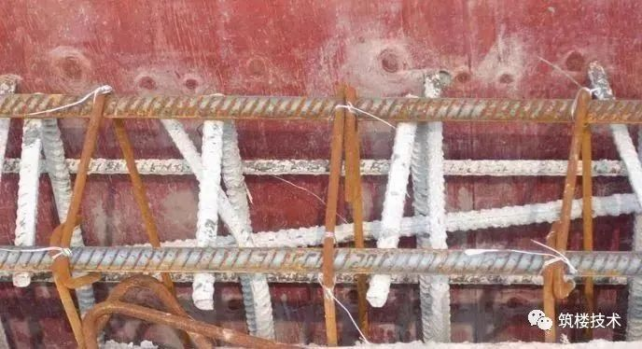

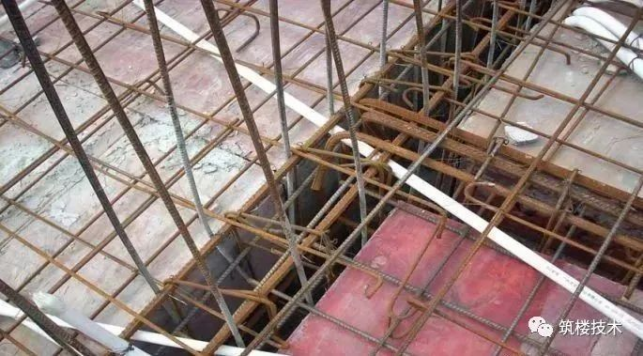

▼如下圖所示，梁柱節點尺寸滿足梁底筋的直錨要求，但底筋伸入支座內的錨固長度明顯沒過柱中線，最起碼不滿足≥laE且≥0.5hc+5d，其中的條件之一。

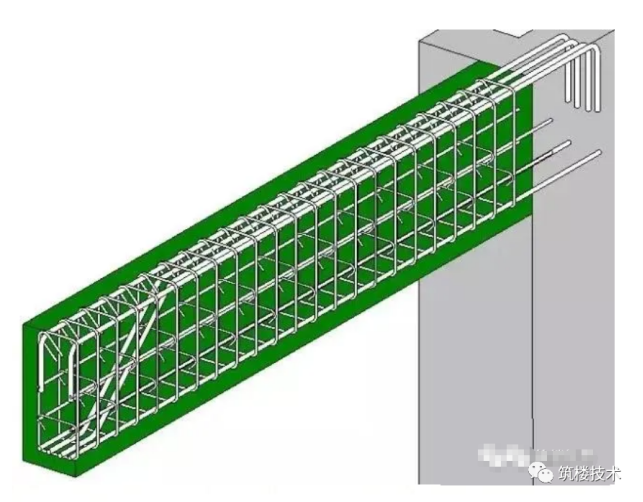

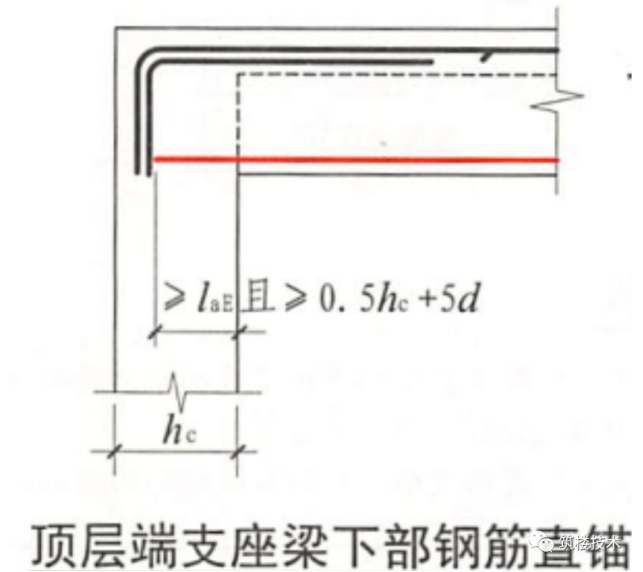

▼如下圖所示，正確做法：底筋滿足≥laE且≥0.5hc+5d直錨條件。

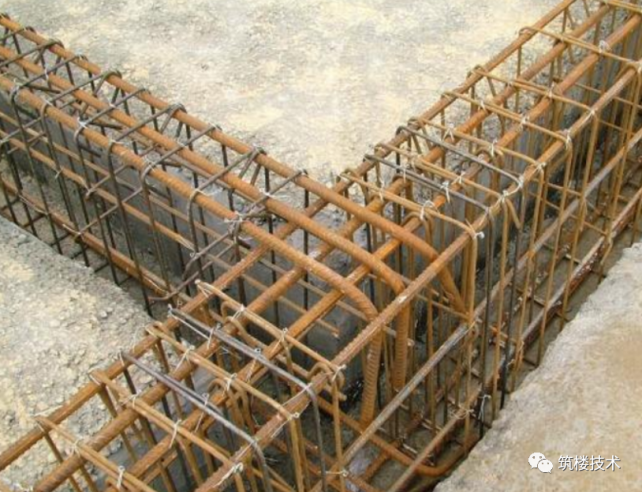

2、 次梁鋼筋伸入主梁的錨固長度不符合要求。地梁入承臺的錨固長度不夠。

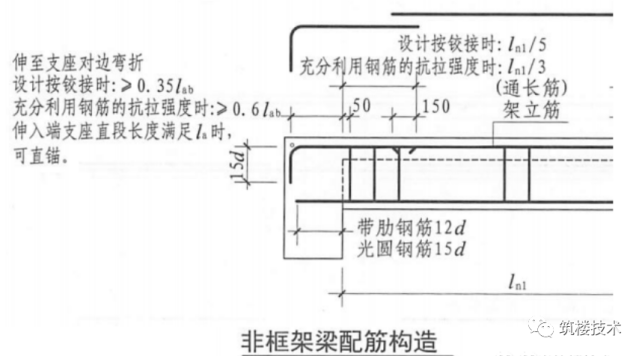

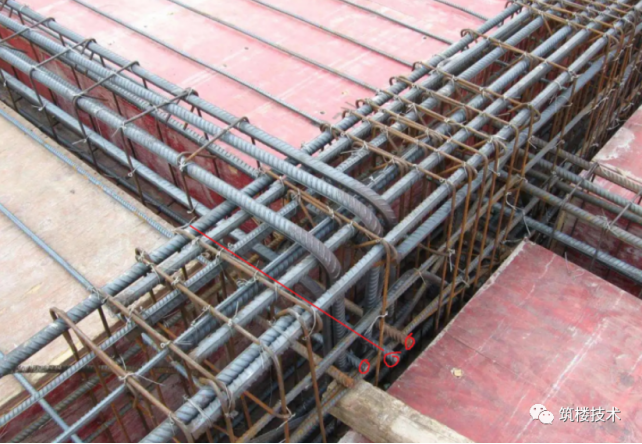

▼如下圖所示正確做法及規范要求

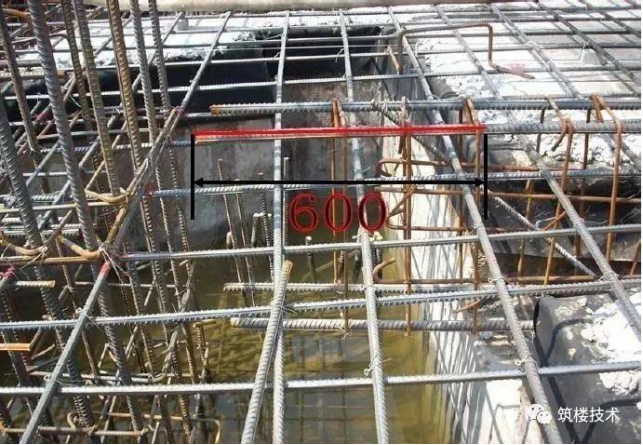

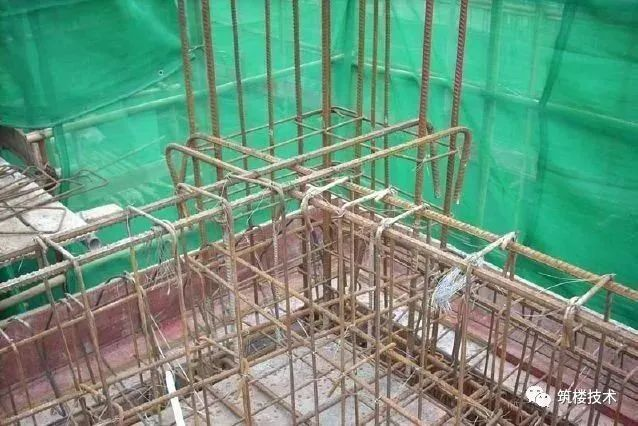

▼如下圖所示，地梁入承臺的錨長度太短，不符合≥lab要求

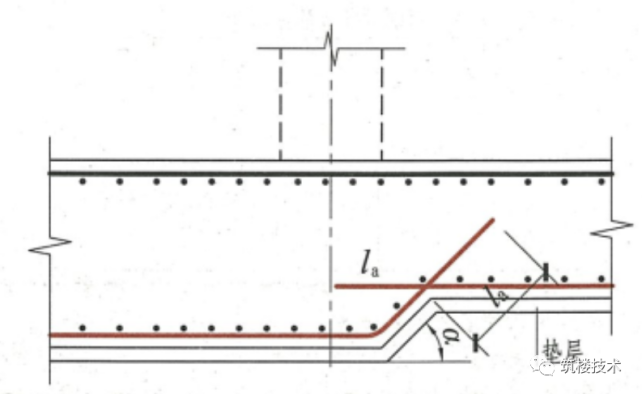

正確做法：

3、墻、柱鋼筋伸入基礎承臺或伸出屋面的節點作法不符合規范要求。
▼柱頂層端節點外側鋼筋無直錨做法，必須在頂部彎折與梁上部鋼筋搭接，內側鋼筋滿足直錨時可以直錨。
如下圖所示：框架柱頂層端節點外側鋼筋，沒有在頂部彎折與梁上部鋼筋搭接，不滿足規范要求。柱內側鋼筋在滿足直錨要求時，可以直錨，具體參加16G101-1。

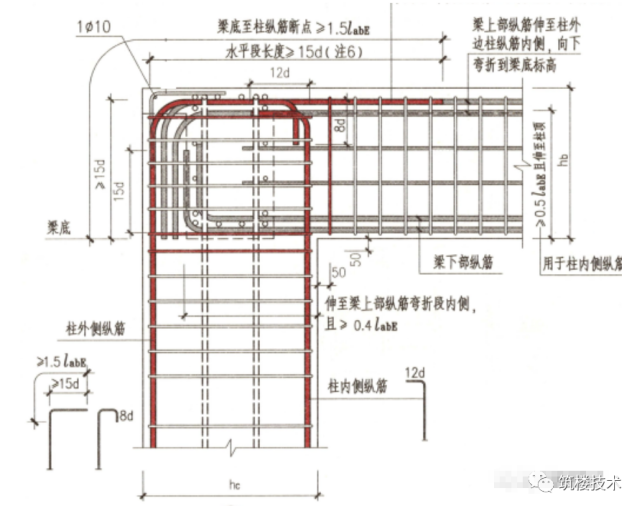

正確做法：如下圖所示頂層端節點柱外側鋼筋與梁上部筋搭接作法，柱內側鋼筋不滿足直錨要求，彎折錨固，滿足≥0.5labE+12d。

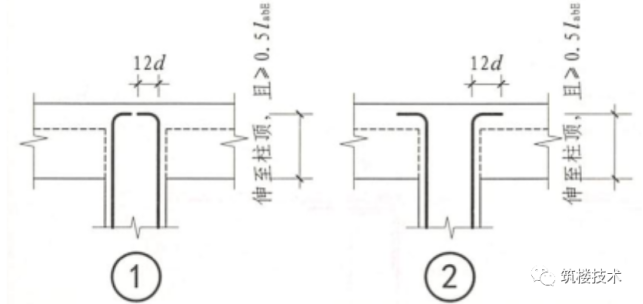

上圖柱頂現澆板厚度≥100mm，采用的是下面圖集第2種做法

規范要求

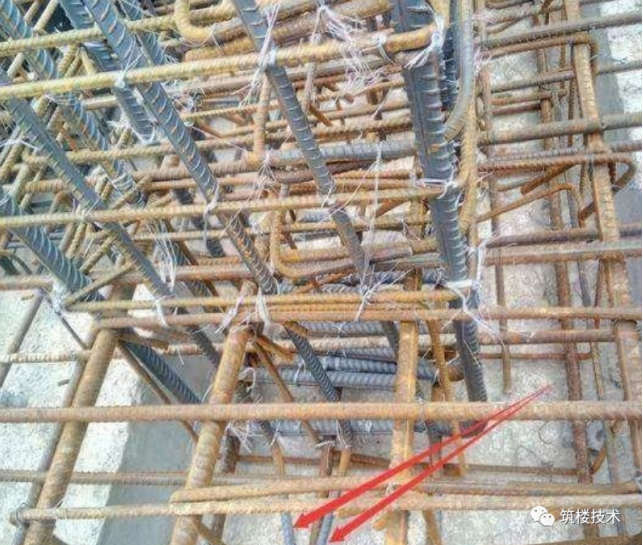

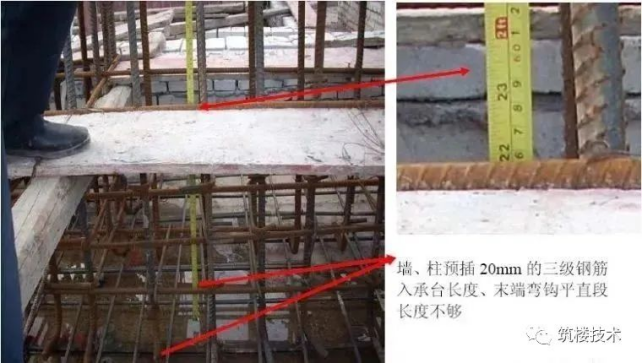

▼柱或剪力墻縱筋在基礎中構造，底部彎鉤不滿足6d且≥150mm的規范要求。

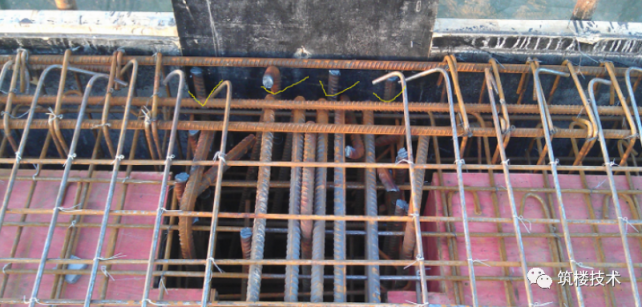

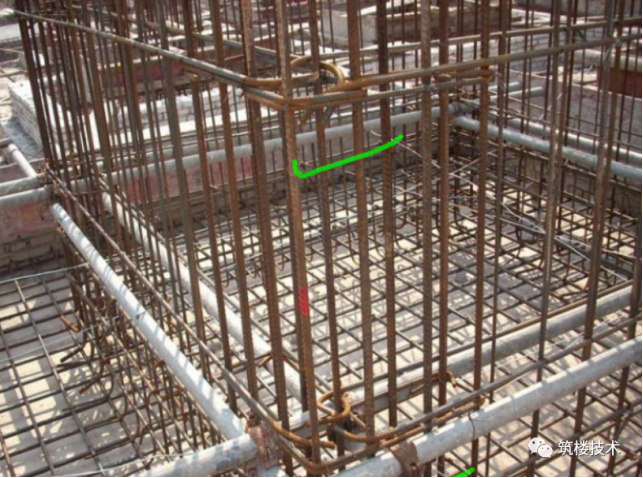

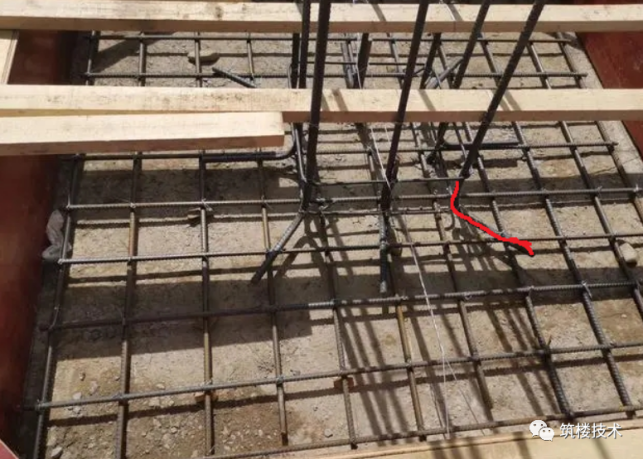

▼剪力墻在基礎柱插筋彎鉤長度不符合要求

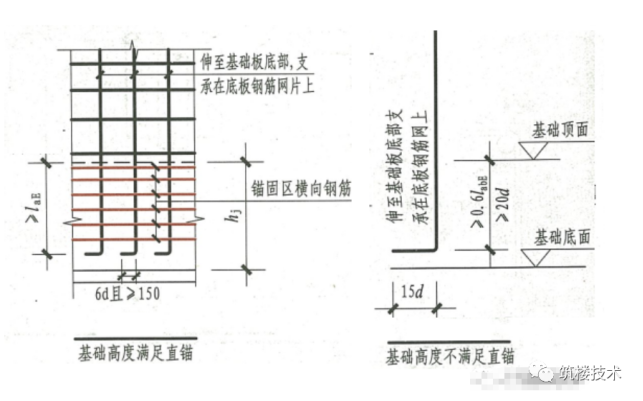

16G圖集正確做法：伸至底部滿足≥laE時，底部彎鉤滿足6d且≥150。當伸至底部不滿足≥laE時，豎向長度≥0.6labE且≥20d，彎鉤滿足15d，具體參見16G101-1。

4、 懸挑梁筋或懸挑板筋的錨固不符合設計要求或規范要求。
正確做法

5、 板底筋或面筋入梁內的錨固長度不符合設計或規范要求。

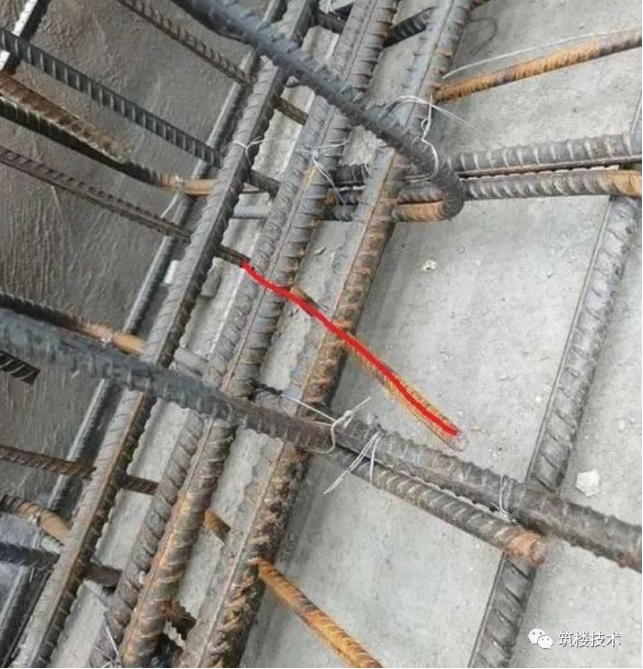

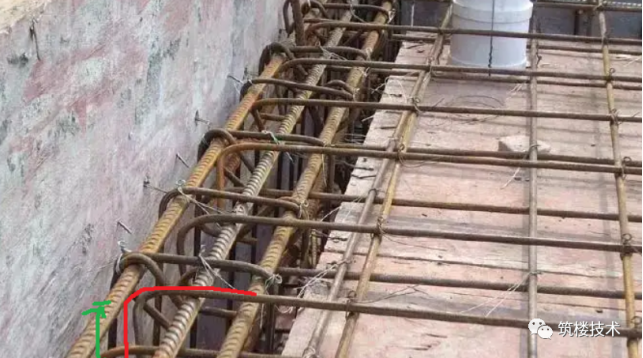

▼板在端支座梁內錨固長度不符合要求

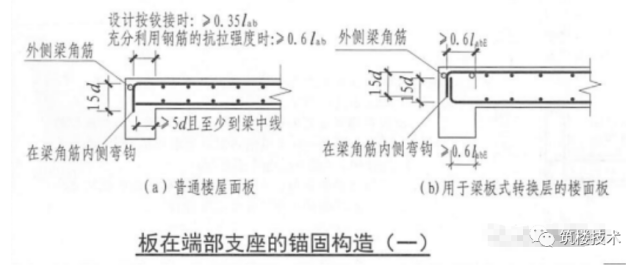

▼正確做法

其他參加16G101-1

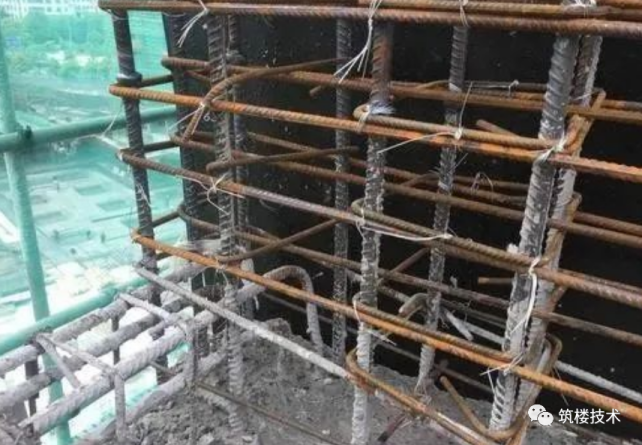

6、剪力墻水平鋼筋在墻轉角處的錨固不符合要求。

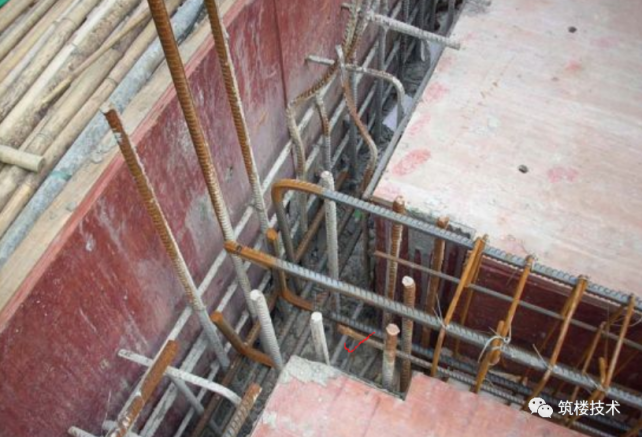

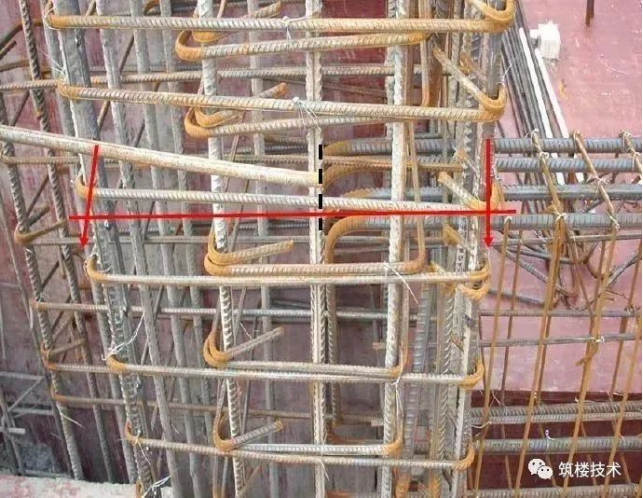

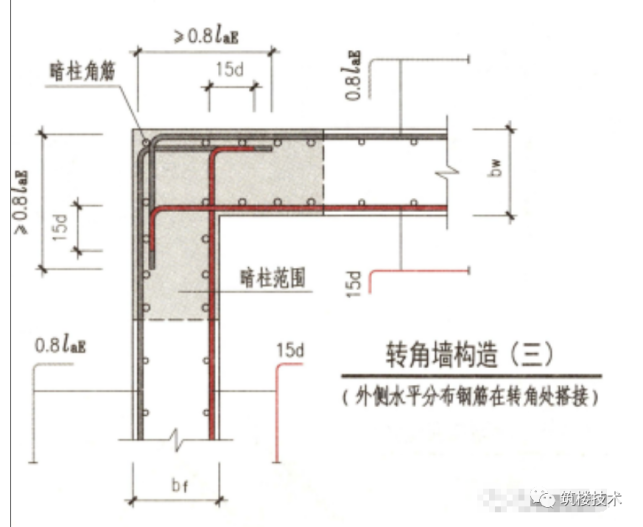

▼水平鋼筋在墻轉角處的錨固長度和方式不符合要求，內側鋼筋沒有外側鋼筋內側彎折，外側鋼筋拐角處搭接長度不滿足≥0.8laE要求。

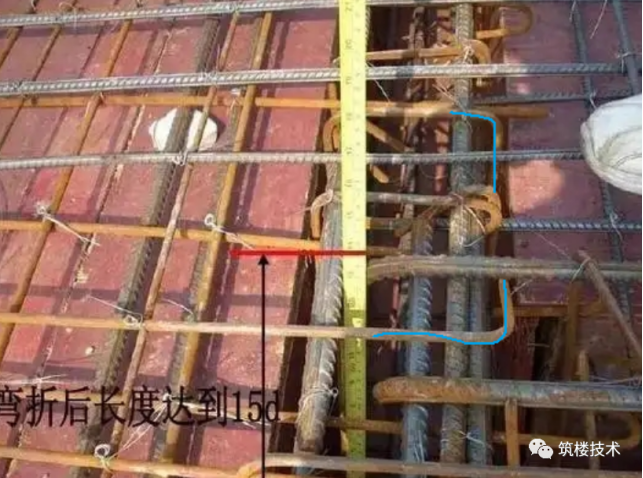

7、梁頂部鋼筋在墻內的錨固長度不滿足直錨要求，伸至對側縱筋內彎折端未達15d。

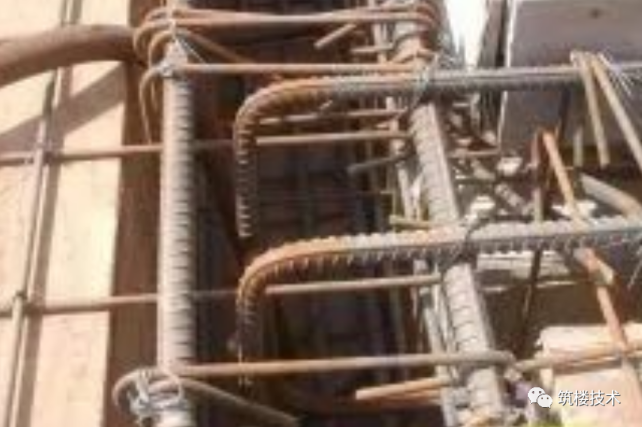

8、梁鋼筋彎錨水平段長度不符合規范≥0.4labE要求，梁頂部鋼筋端支座沒有伸至柱外側縱筋內側彎折。

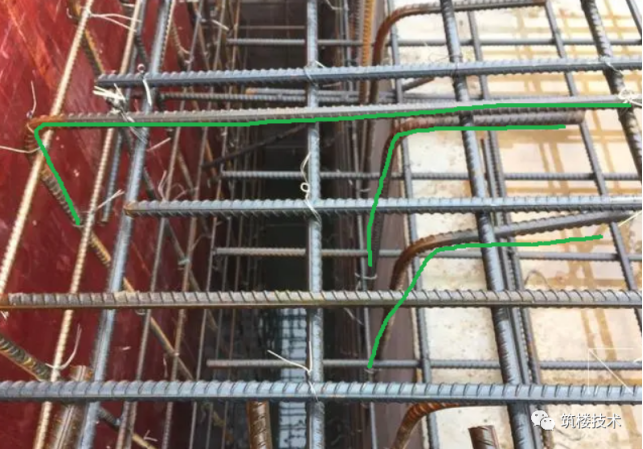

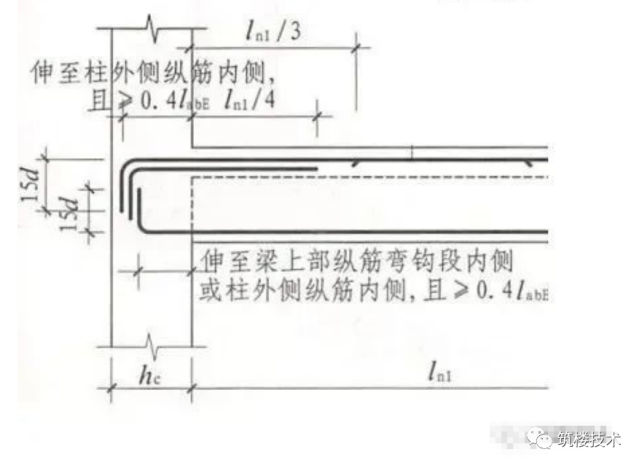

▼梁鋼筋彎錨，應伸至柱外側縱筋內側彎折15d

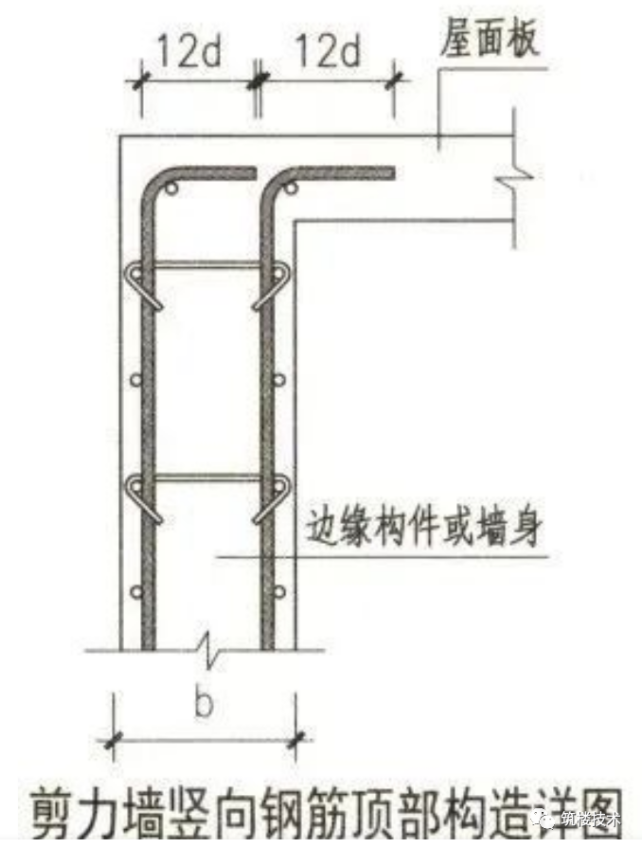

9、剪力墻豎向鋼筋頂部構造不符合要求，錨固長度及錨固方式均不符合要求

▼正確做法

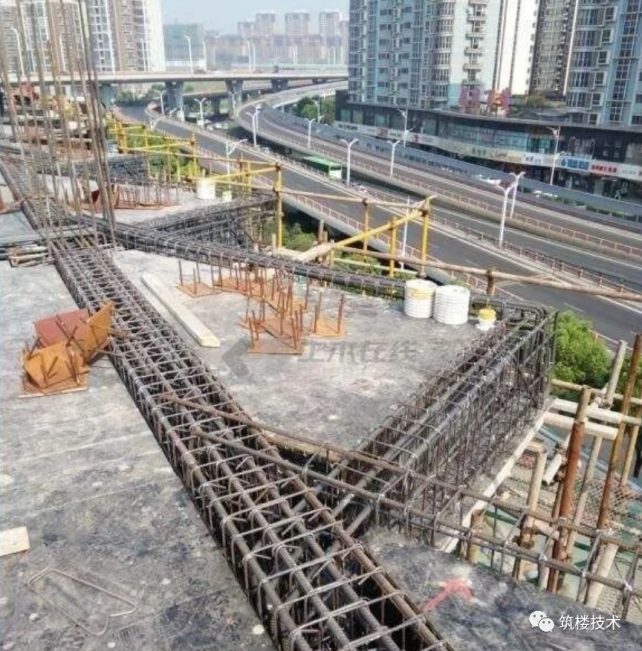

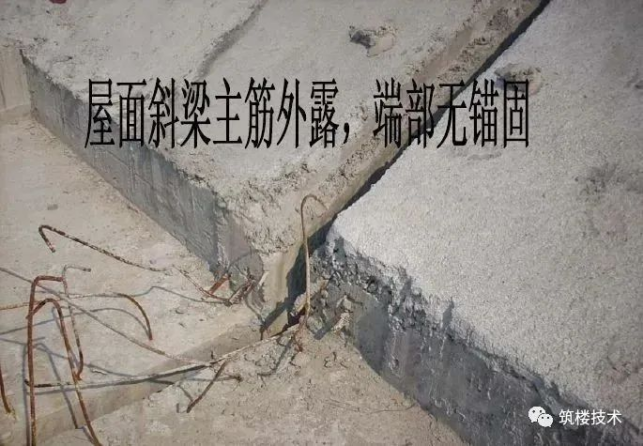

10、屋面梁主筋外露，無錨固

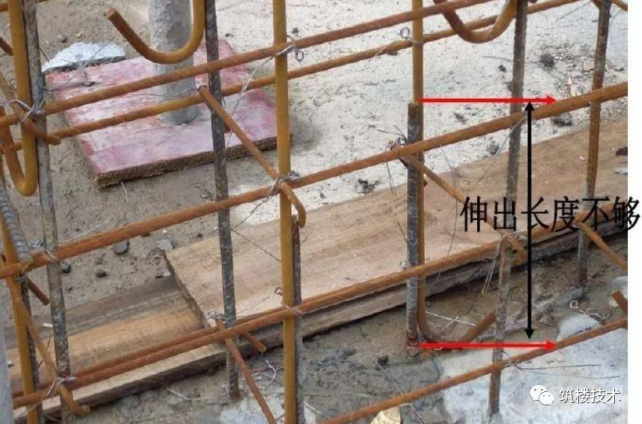

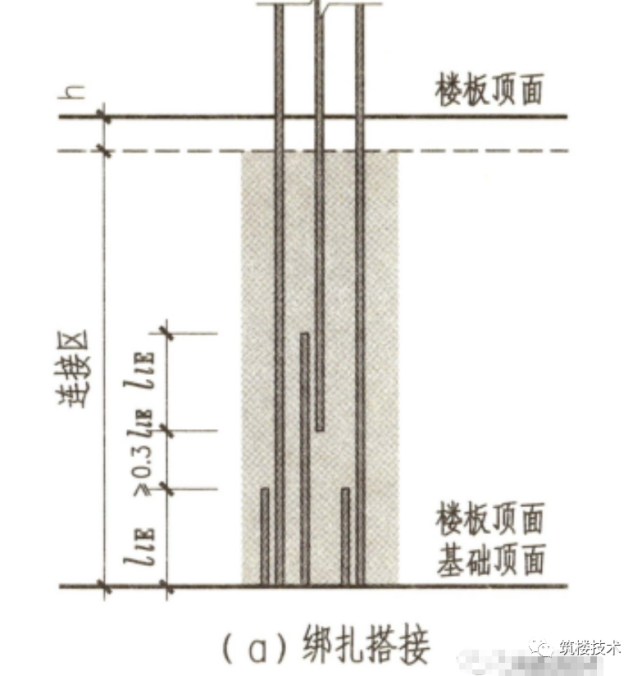

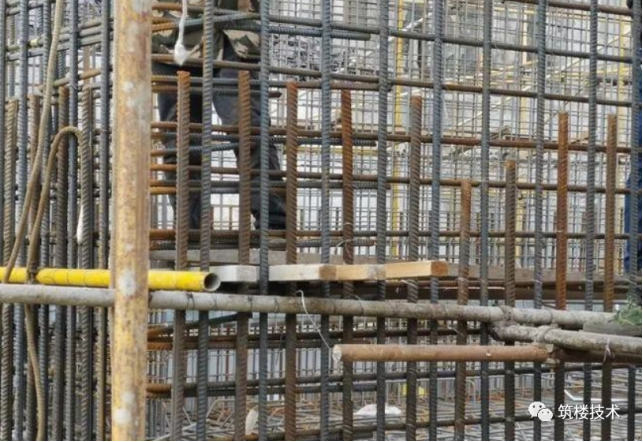

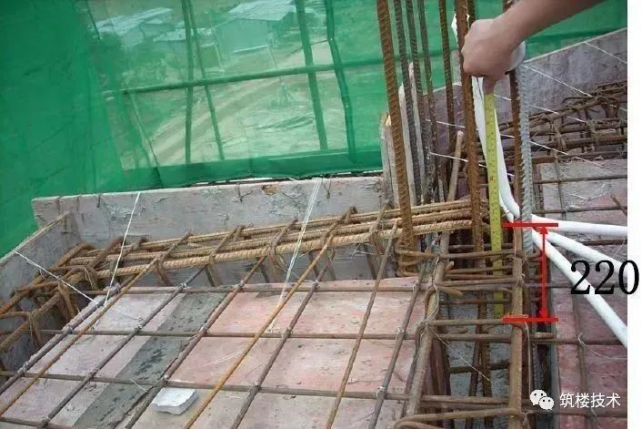

11、剪力墻鋼筋預留搭接長度不夠，滿足不了搭接長度和接頭豎向間隔距離需要

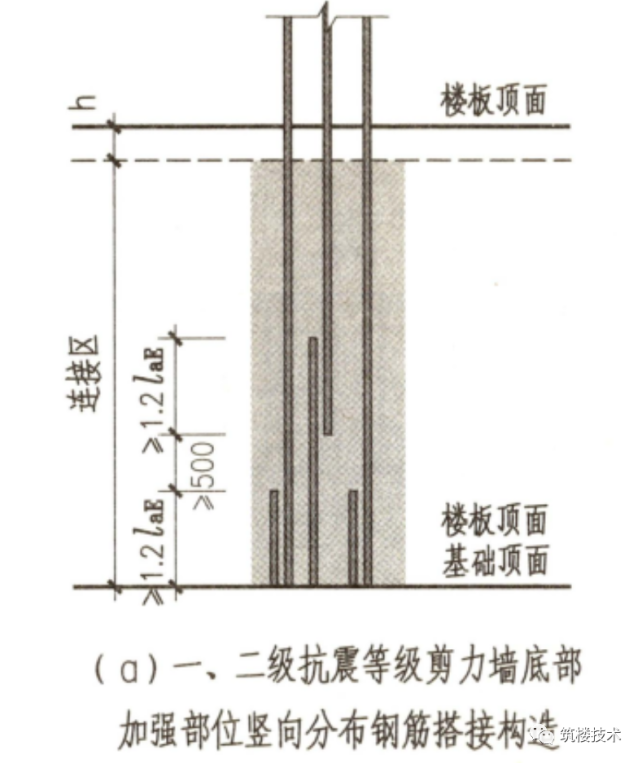

正確做法

12、頂層反梁鋼筋錨固錯誤，梁筋未錨入墻柱內

正確做法

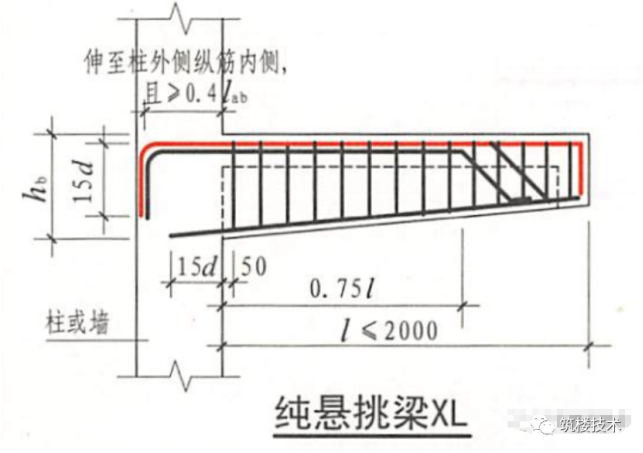

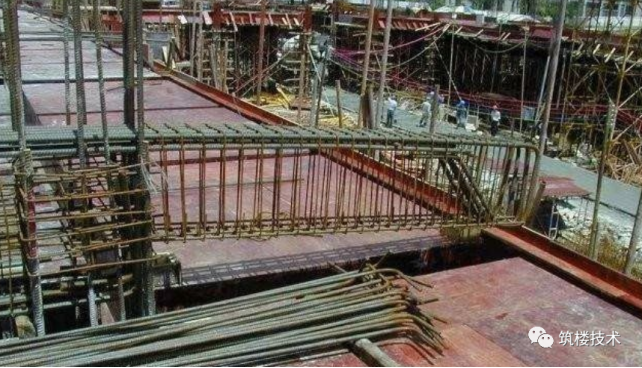

13、懸挑梁頂部筋錨固長度不夠，鋼筋骨架傾斜

▼正確做法

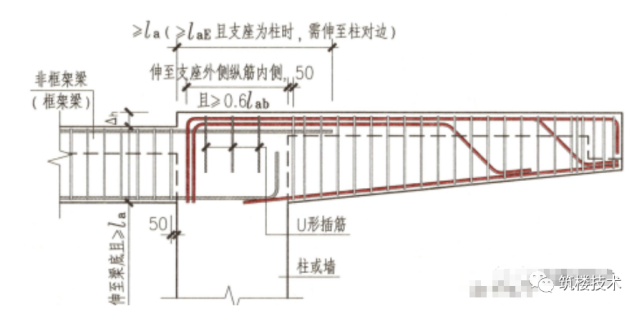

圖集做法

防治措施：

① 做好技術交底。

② 審核班組鋼筋下料單。

③ 嚴格按設計要求、16G101-1 平法要求下料，保證各處鋼筋錨固符合要求。

④ 錨固長度不夠的要重新下料或焊接加長，或適當調整鋼筋位置。

⑤ 墻、柱筋伸出樓面長度不夠的要在砼澆灌前及時預插以保證上端的長度。
