腳手架搭設要點

筑樓技術 2022-07-11 08:43 發表于廣東

1、立桿

內側立桿距建筑外圍0.20m，上、下兩根大橫桿之間設一道護身桿，護身桿高度900mm。上、下橫桿的接長位置應錯開布置在不同的立桿縱距中，以減少立桿偏心受力，與相近立桿的距離不大于縱距的三分之一。在距外架底部200mm處設置通長掃地桿，所有立桿均落在懸挑工字鋼上。

在外立面轉角處必須設置4根立桿，以保證架體的合理組合，具體見后附平面布置圖。

立柱接頭除在頂層可采用搭接外，其余各接頭必須采用對接扣件對接，開口向建筑物一面。

立柱上的對接扣件應交錯布置，兩個相鄰立柱接頭不能在同一步距內，兩相鄰立柱接頭在高度方向上錯開的距離不應小于500mm，各接頭中心距主節點的距離應不大于步距的1/3。

立柱頂端應高出建筑物檐口上皮高度不小于1.5m。

腳手架底座上必須設置縱、橫向掃地桿。縱向掃地桿應采用直角扣件固定在距底座下皮不大于200mm處的立柱上。橫向掃地桿應采用直角扣件固定在緊靠縱向掃地桿下方的立柱上。

2、橫桿

縱向水平桿設于橫向水平桿之上，固定在立柱的內側，并采用直角扣件與立柱扣緊，以防滑脫。

縱向水平桿一般采用對接扣件開口向下連接，也可采用搭接。相鄰縱向水平桿對接接頭應交錯布置，不應設在同步、同跨內，相鄰接頭水平錯開距離不應小于500 mm，并應避免設在縱向水平桿的跨中；搭接接頭長度不應小于1m，并應等距設置不少于3個旋轉扣件固定，端部扣件蓋板邊緣至桿端的距離不應小于100mm。

縱向水平桿的長度一般不小于3跨，并不小于6m。

每一主節點處必須設置一根橫向水平桿，并采用直角扣件扣緊在縱向水平桿上，該桿軸線偏離主節點的距離不應大于150mm。

操作層上非主節點處的橫向水平桿宜根據支承鋼笆片需要等間距設置，最大間距不應大于柱距的1/2。

大橫桿設在立桿內側，長度不小于三跨，采用直角扣件與立桿扣緊，直角扣件不得朝上，防止雨水進入。每一主節點處必須設置一小橫桿，用直角扣件扣接并嚴禁拆除。

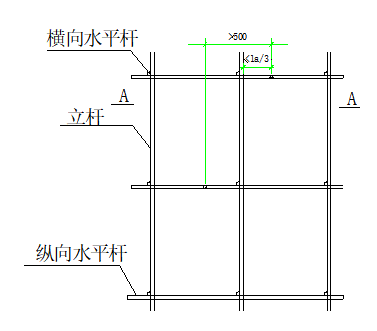

腳手架接頭位置示意圖

3、剪刀撐

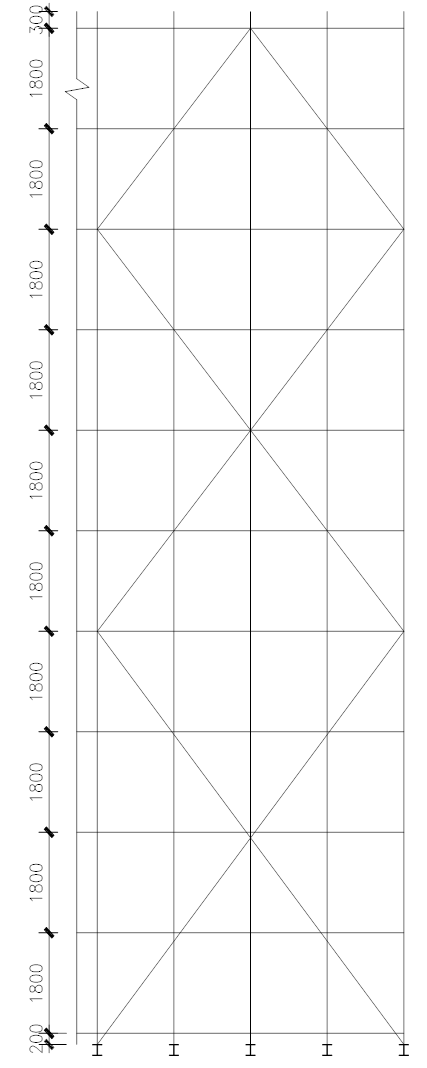

剪刀撐寬度取4倍立桿縱距，高度取4倍步距，斜桿與地面夾角在45°—60°。

剪刀撐斜桿應用旋轉扣件固定在與之相交的橫向水平桿的伸出端或立柱上，旋轉扣件中心線距主節點的距離不應大于150mm。

架體上開洞的構造要求：電梯、井架等運輸機械要求在架體上開洞作為出入口，不允許斷開立桿，并要求加設橫向支撐予以加強。

洞口處增設的斜桿應采用旋轉扣件優先固定在與之相交的橫向水平桿的伸出端上，旋轉扣件中心線距中心節點距離不應大于150mm。

洞口兩側增設的橫向支撐應伸出增設的斜桿端部。

塔樓2外圍弧形區域剪刀撐采用分段搭接，剪刀撐寬度為兩步兩跨。

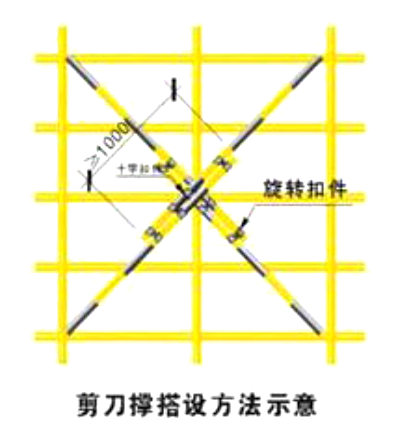

剪刀撐斜桿的接長宜采用搭接,搭接長度不應小于1m，應采用不少于3個旋轉扣件固定，端部扣件蓋板的邊緣至桿端不應小于100。

為了增強腳手架的縱向穩定性和整體性，在腳手架外側立面整個長度和高度上連續設置剪刀撐。

4、連墻件

為了增強腳手架的側向剛度及穩定性，在外腳手架與建筑物之間設置連接桿，連墻件可采用固定在結構柱上形式，也可采用在四周每層樓板內插入短鋼管，點焊在梁內主筋上，澆筑砼后將短鋼管和連墻桿（鋼管）用十字扣件連接，結構與外架形成可靠的連接,以保證外架的穩定。連接桿上下錯開，成菱形布置。連接桿盡量設置在立桿與大、小橫桿的連接處，與腳手架架體垂直，如在規定的位置上設置有困難，應在鄰近點補足。

拉結桿的設置及其牢固可靠是關系到腳手架的失穩破壞、傾覆的重要關鍵。拉結桿宜呈水平并垂直于墻面設置，與腳手架連接的一端可稍微下斜，不容許向上翹起。

5、擋腳板和護欄：

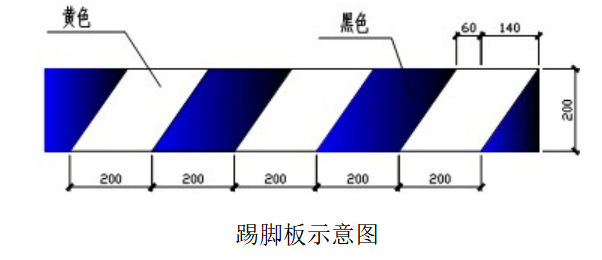

每隔一步架設置一道200mm高的踢腳板，固定在立桿內側，踢腳板材質應用木板制作。在鋪腳手板的操作層上必須在外排立桿內側距腳手板面900mm處設一道護欄。

6、掃地桿

腳手架必須設置縱、橫向掃地桿?？v向掃地桿應采用直角扣件固定在距底座下皮200mm高的立桿上。橫向掃地桿采用直角扣件固定在緊靠縱向掃地桿下方的立桿上。其連接方式及接頭位置同縱向水平桿。

7、懸挑工字鋼

采用16號熱軋普通工字鋼懸挑，工字鋼長度3米。

懸挑水平鋼梁采用鋼絲繩與建筑物拉結，最外面鋼絲繩距離建筑物1.15m。一端由埋件固定于樓板面上，一端通過鋼絲繩拉吊承載，其間距同立桿間距相對應，即≤1.5m，通過預埋錨固的兩個φ20的鋼筋抱箍與結構梁板固定，錨固長度不少于35d，錨固段應置于下層板筋位置，或與梁主筋連接。

施工工藝：樓板混凝土強度達到要求后，將工字鋼從板邊緣內側往外穿過抱箍，并測量定位后，用木方將工字鋼塞緊。

工字鋼拆除工藝及條件：工字鋼上方的腳手架拆除后，可進行工字鋼的拆除。拆除時，先將塞緊的木方敲掉，然后將工字鋼往樓板邊緣內側拖。施工過程中，注意防止工字鋼墜下樓板。

8、鋼絲繩

鋼絲繩選用6×19+1光面鋼絲繩，強度極限≥1550MPa，直徑為15.5mm。鋼絲繩的連接與固定均采用花籃螺栓，鋼絲繩與結構的連接采用預埋吊環的方式拉結。

9、防護

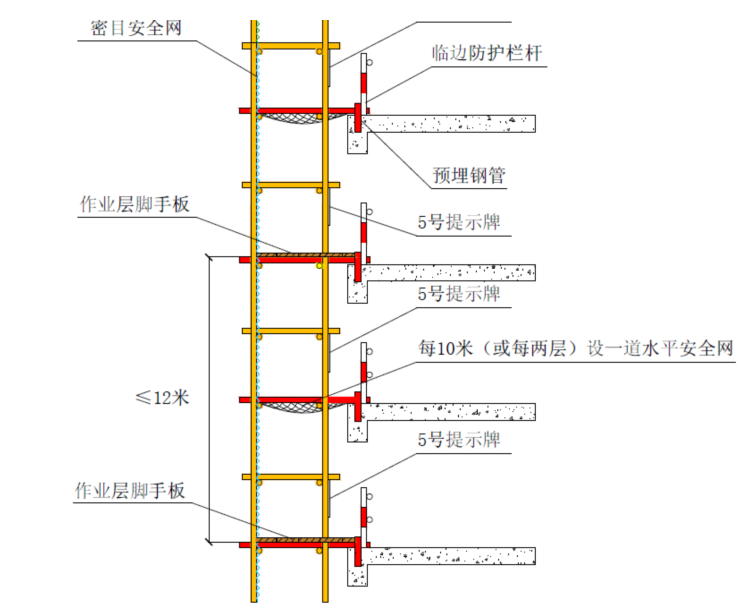

外架水平兜底防護按下圖所示搭設：

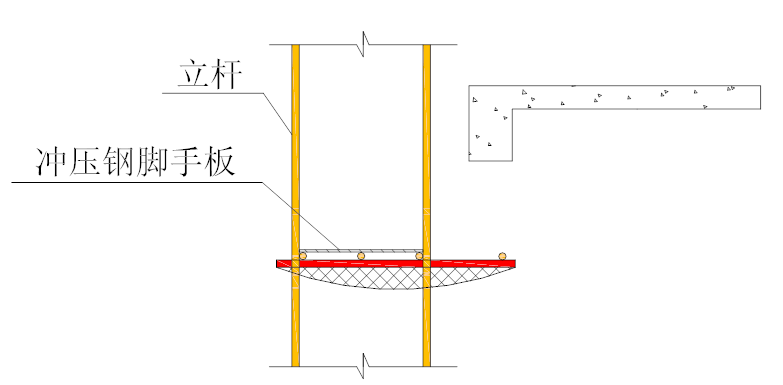

當平橋與樓面不在一個平面時，水平安全網按下圖設置：
